Powerscreen Warrior 2400

самоходная высокопроизводительная сортировочная установка

Powerscreen Warrior 2400

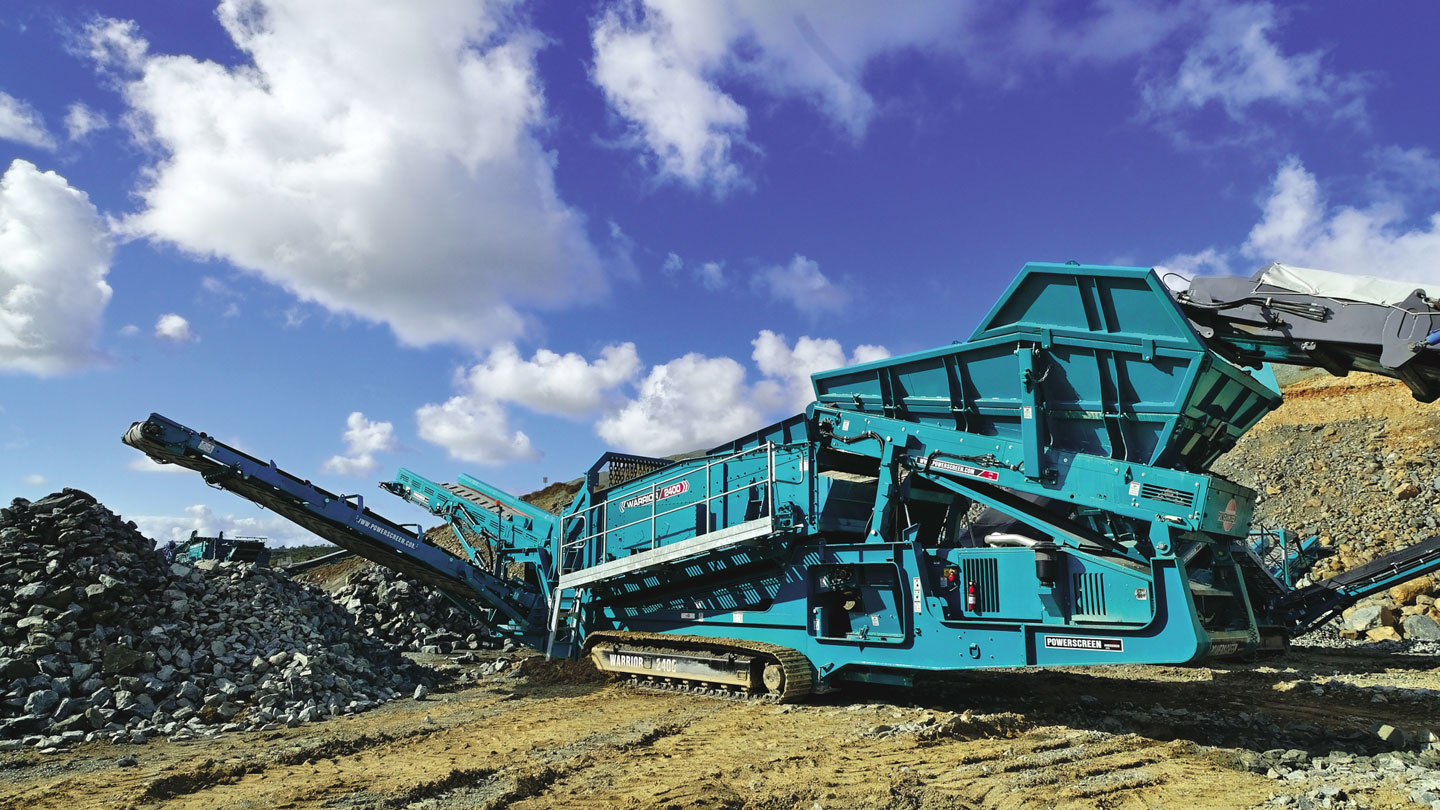

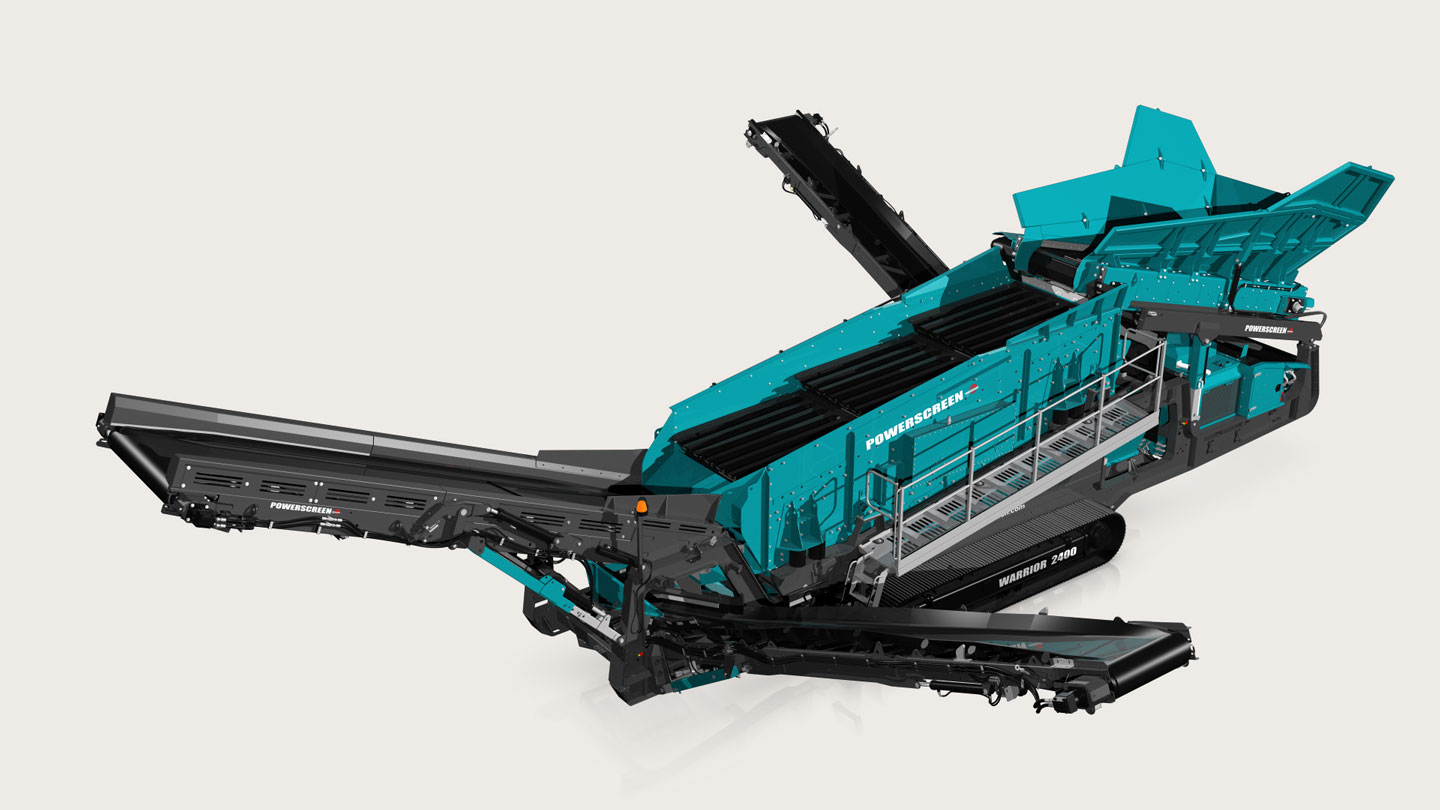

Warrior 2400 - это самая большая сортировочная установка в модельном ряду Powerscreen Warrior. Эта мобильная и очень маневренная сортировочная установка с гусеничным ходовым механизмом разработана специально для крупных горнодобывающих и горноперерабатывающих предприятий. Благодаря мощной конструкции загрузочного бункера и наклонного виброгрохота установка способна перерабатывать материал с максимальным размером до 750 мм с производительностью до 800 тонн в час.

Особенности и преимущества:

  • Производительность до 800 т/ч (зависит от размеров ячеек сит и типа перерабатываемого материала).
  • Максимальный размер загружаемого материала 750 мм.
  • Простота транспортировки и малое время развертывания.
  • Высокая мобильность и маневренность установки.
  • Загрузочный бункер объемом 10 м³ с ленточным питателем и гидравлически складывающимися стенками и гидравлическими защелками-фиксаторами:
    • длина бункера 5490 мм, ширина бункера 2700 мм;
    • стенки бункера изготовлены из износостойкой стали толщиной 6 мм;
    • ленточный питатель с гладкой лентой шириной 1300 мм;
    • противоударные ролики и пластины под конвейерной лентой;
    • регулируемая скорость движения ленты;
    • для уменьшения высоты загрузки применена наклонная конструкция загрузочного бункера с откидывающейся задней стенкой;
    • задняя высота загрузки при опущенной задней стенке 3360 мм и 3900 мм при поднятой задней стенке;
    • боковая высота загрузки 4650 мм;
    • выходное отверстие загрузочного бункера шириной 1300 мм позволяет сортировать большие куски материала;
    • для уменьшения транспортной высоты загрузочный бункер с питателем откатывается назад и вниз гидравлическими цилиндрами.
  • Двухдековый грохот 6100×1930 мм с трехвальной системой привода:
    • клиноременный привод;
    • pегулируемая эллиптическая вибрация;
    • амплитуда вибрации регулируется от 12 до 16 мм;
    • угол вибрации регулируется от 30° до 60°;
    • угол наклона грохота 9°;
    • для доступа к ситам нижней деки и собирающему конвейеру грохот приподнимается с помощью гидравлических цилиндров;
    • грохот установлен на прочные резиновые подушки (пружины) Marshmallow;
    • поперечное натяжение сит.
  • Собирающий конвейер подрешетного продукта нижней деки грохота:
    • гладкая лента шириной 1500 мм;
    • расстояние между центрами барабанов 6250 мм;
    • фиксированная скорость движения;
    • датчик загрузки собирающего конвейера предотвращает заторы материала.
  • Гидравлически складывающийся боковой конвейер мелкой фракции:
    • гладкая лента шириной 900 мм;
    • гидравлическая регулировка скорости движения ленты;
    • гидравлическая регулировка угла наклона конвейера от 20° до 25°;
    • максимальная высота сброса 4250 мм;
    • объем стока под конвейером 114 м³.
  • Гидравлически складывающийся боковой конвейер средней фракции:
    • гладкая лента шириной 900 мм;
    • гидравлическая регулировка скорости движения ленты;
    • гидравлическая регулировка угла наклона конвейера от 20° до 25°;
    • максимальная высота сброса 4250 мм;
    • объем стока под конвейером 114 м³;
    • предусмотрена возможность демонтажа бокового конвейера средней фракции и использования установки для сортировки материала на две фракции; в этом случае надрешетный продукт верхней и нижней дек подается на хвостовой конвейер крупной фракции.
  • Гидравлически складывающийся хвостовой конвейер крупной фракции:
    • шевронная лента шириной 1600 мм;
    • гидравлическая регулировка скорости движения ленты;
    • гидравлическая регулировка угла наклона конвейера от 14° до 24°;
    • максимальная высота сброса 4950 мм;
    • объем стока под конвейером 180 м³;
    • гидравлическая система выдвижения хвостового конвейера обеспечивает удобный доступ к ситам нижней деки.
  • Дизельный двигатель Caterpillar C7.1 LRC Stage 3A:
    • мощность двигателя 151 кВт (202 л.с.) при 2200 об/мин;
    • объем топливного бака 597 литров;
    • объем гидравлического бака 780 литров.
  • Двухскоростной гусеничный ходовой механизм:
    • максимальная скорость движения 1,1 км/ч; минимальная скорость - 0,55 км/ч.
    • ширина гусеницы 500 мм;
    • длина гусеничной тележки 4590 мм.
  • Система дистанционной смазки.
  • Кнопочные выключатели экстренной остановки двигателя.
  • Выносной пульт управления гусеничным ходовым механизмом и аварийным выключением установки.
  • Оцинкованные помосты и лестница для доступа к грохоту.
  • Гидравлические опоры для выравнивания установки на рабочей площадке.

Дополнительное оборудование:

  • Пластинчатый питатель шириной 1300 мм.
  • Пластины для увеличения объема бункера.
  • Высокопрочные плетеные и струнные сита.
  • Перфорированные сита из стали или хардокса.
  • Самоочищающиеся штыревые сита.
  • Колосниковые сита.
  • Z-образные сита с шаровой декой.
  • Быстросъемная клиновидная система натяжения сит верхней деки.
  • Быстросъемная клиновидная система натяжения сит нижней деки.
  • Шевронные ленты боковых конвейеров.
  • Поставка без бокового конвейра средней фракции - установка предназначена для сортировки материала на две фракции.
  • Дизельный двигатель Caterpillar C7.1 Stage 4 мощностью 151 кВт (202 л.с.) при 2200 об/мин.
  • Комбинированный привод - в дополнение к дизельному двигателю устанавливаются два IE3 электромотора мощностью 75 и 55 кВт с панелью управления - предоставляет возможность работать от собственного дизельного двигателя или от внешнего источника электроэнергии.
  • Система дистанционного радиоуправления гусеничным ходовым механизмом.
  • Система автоматической смазки.
  • Трехосная колесная тележка для транспортировки установки по автомобильным дорогам.

Powerscreen Warrior 2400:2-продуктовый3-продуктовый
Рабочая длина, мм1830018500
Рабочая ширина, мм960015300
Рабочая высота, мм49005200
Транспортная длина, мм1720017300
Транспортная ширина, мм30003000
Транспортная высота, мм36003600
Общий вес установки, кг4300046200
Представленные данные носят информационный характер и могут быть изменены без предварительного уведомления
