Terex FM 60 C

установка для классификации и обезвоживания песка

Terex FM 60 C

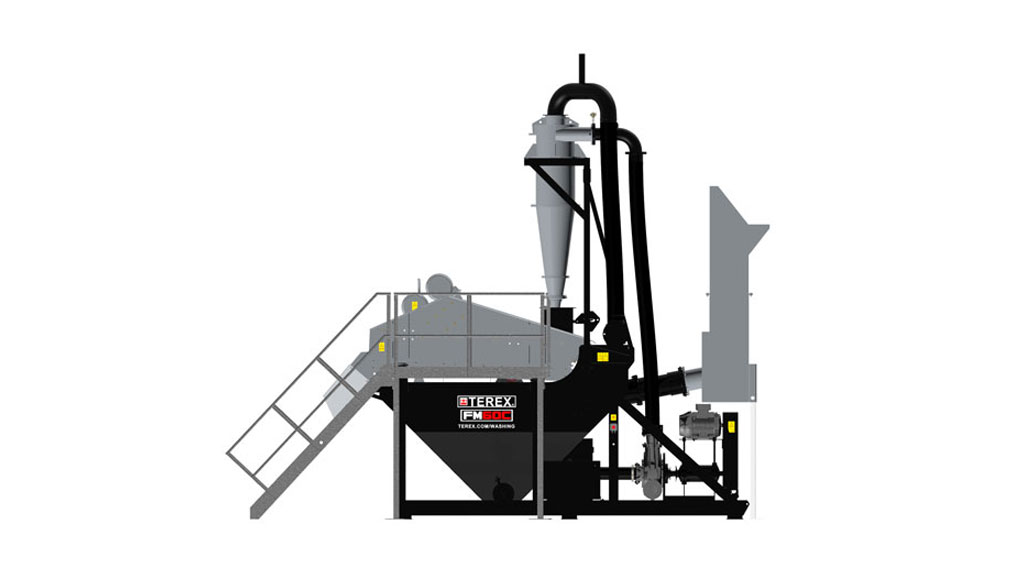

Terex FM 60 C - это высокоэффективная и компактная стационарная установка производитель­ностью до 60 тонн в час, предназначенная для выделения песка из пульпы и удаления из него ила, глины и пылеватых частиц. Установка состоит из собирающего короба, 150/125 обрезиненного пульпового насоса, гидроциклона G4 500 и высокочастотного обезвоживающего грохота 2,4×1,2 м. Установка предназначена для совместной работы с моющими сортировочными установками Terex.

Особенности и преимущества:

  • Производительность до 60 тонн в час.
  • Низкие эксплуатационные расходы.
  • Усиленная конструкция, предназначенная для работы в тяжелых условиях.
  • Водосливная система, уменьшающая объем взвеси, подаваемой в накопительные баки гидроциклонов.
  • Центробежный пульповый насос 150/125 мм для нагнетания взвеси в гидроциклон. Мощность электромотора привода насоса 18,5 кВт.
  • Вертикально расположенный гидроциклон G4 500 извлекает из смеси пылевидные и глинистые частицы.
  • Для увеличения срока эксплуатации внутренние поверхности гидроциклона имеют резиновое покрытие.
  • Высокочастотный обезвоживающий грохот размером 2400×1200 мм оснащен модульным полиуретановым ситом с ячейками 0,5×13 мм.
  • Боковые стенки высокочастотного грохота защищены от износа сменными полиуретановыми панелями.
  • Использование резиновых амортизаторов увеличивает эффективность высокочастотного грохочения, улучшает качество обезвоживания песка и снижает вибрационные нагрузки на несущую раму установки.
  • Два электродвигателя мощностью по 3 кВт для привода высокочастотного грохота.
  • Облицованный пластиком желоб для сброса обезвоженного материала.
  • За счет применения обезвоживающего грохота отпадает необходимость в дополнительной перевалке и сушке, так как типовая влажность готового продукта 10 - 15%.
  • Эффективность выделения фракции +0,075 мм составляет 96 – 98%.
  • Эффективность выделения фракции +0,15 мм составляет 100%.
  • Оцинкованные лестница и помост вдоль обезвоживающего грохота с левой стороны установки.

Дополнительное оборудование:

  • Электрическая панель управления установкой.
  • Короб для загрузки сухого материала с водооросительными трубами.
  • Водооросительные форсунки над обезвоживающим грохотом.
  • Оцинкованная рама.

Сферы применения:

  • Получение любых видов песка, используемого при производстве бетона, асфальта и сухих смесей.
  • Промывка и сортировка продуктов дробления твердых природных материалов.
  • Промывка озерного и морского песка.
  • Промывка кварцевого песка, применяемого в стекольной промышленности.
  • Промывка материалов вторичной переработки.

Terex FM 60C
Высота загрузки, мм1770
Высота сброса материала, мм1300
Высота слива шлама, мм2400
Рабочая длина, мм5550
Рабочая ширина, мм2700
Рабочая высота, мм5800
Нетто вес установки, кг5500
Ориентировочный брутто вес установки, кг12500
Представленные данные носят информационный характер и могут быть изменены без предварительного уведомления
