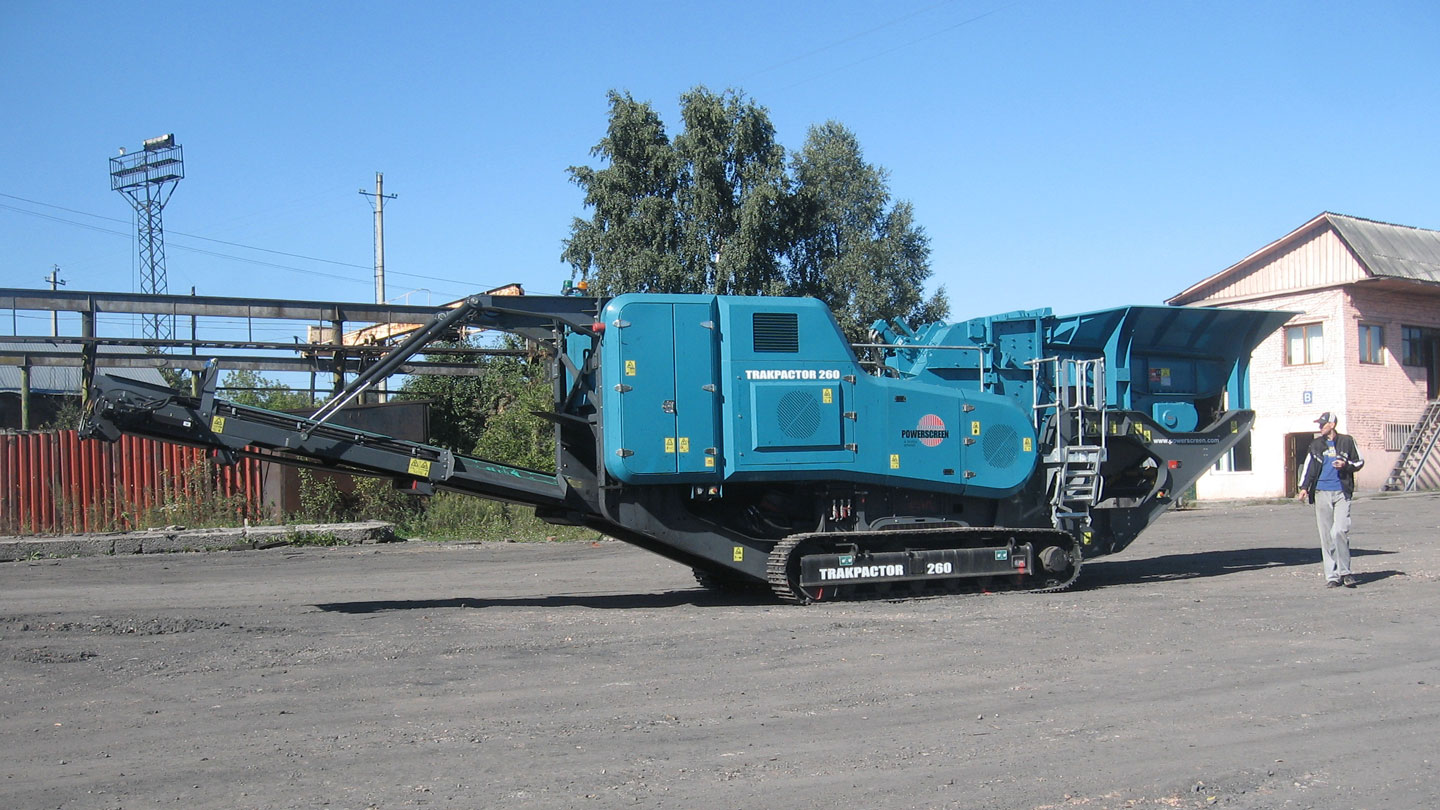

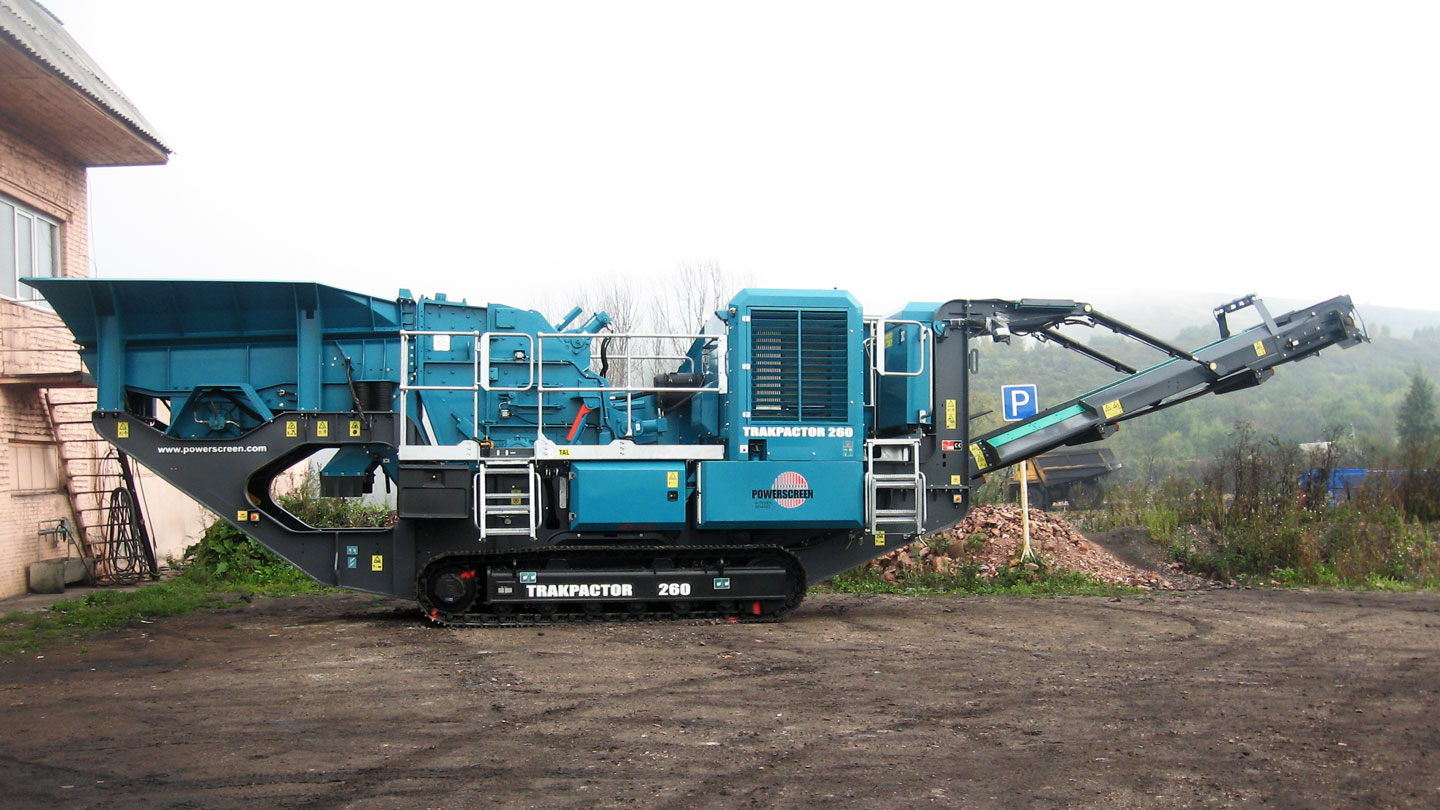

Powerscreen Trakpactor 260

самоходная роторная дробильная установка

Самоходная роторная дробилка с горизонтальным валом Powerscreen Trakpactor 260 – это компактная гусеничная установка, предназначенная для небольших и средних предприятий, занимающихся переработкой полезных ископаемых или строительного лома, железобетона и асфальта. Установка обеспечивает высокий коэффициент дробления при отличной кубовидности получаемого продукта и способна с высокой производительностью перерабатывать широкий спектр материалов. Установка отличается универсальностью, простотой эксплуатации и низким потреблением дизельного топлива и, благодаря своим компактным транспортным размерам, идеально подходит для подрядных организаций.

Особенности и преимущества:

  • Производительность до 250 тонн/час.
  • Высокоэкономичная топливосберегающая система прямого привода дробилки.
  • Малое время развертывания.
  • Простота транспортировки.
  • Высокая мобильность и маневренность установки.
  • Минимальная нагрузка на грунт.
  • Роторная дробильная камера:
    • входное отверстие роторной дробильной камеры 860×610 мм;
    • горизонтально расположенный ротор с четырьмя билами;
    • ширина ротора 830 мм, диаметр ротора 860 мм;
    • стандартно поставляется с двумя полноразмерными мартенситными билами и двумя билами половинной высоты из марганцовистой стали;
    • вес одного полноразмерного била около 140 кг;
    • две отбойные плиты, установленные в верхней и средней частях дробильной камеры, покрыты износостойкими пластинами;
    • зазор между отбойными плитами и билами регулируется с помощью гидравлики;
    • максимальный зазор для верхней отбойной плиты 120 мм;
    • минимальный зазор для верхней отбойной плиты 40 мм;
    • максимальный зазор для нижней отбойной плиты 50 мм;
    • минимальный зазор для нижней отбойной плиты 20 мм;
    • скорость вращения ротора регулируется в пределах от 700 до 930 об/мин (от 32 до 40 м/сек);
    • гидравлическая система защиты от перегрузок;
    • для упрощения технического обслуживания верхняя часть дробильной камеры открывается гидравлически;
    • траверса для замены бил;
    • прямой привод дробилки через высокоэффективное саморегулирующееся сцепление с электрогидравлическим управлением.
  • Низкопрофильный загрузочный бункер объемом 2,3 м³:
    • ширина бункера 2260 мм;
    • высота загрузки 3200 мм;
    • стенки бункера изготовлены из износостойкой стали толщиной 8 мм.
  • Вибрационный питатель с интегрированной двухдековой колосниковой решеткой «гризли»:
    • вибрационный питатель длиной 3270 мм и шириной 800 мм с регулируемой скоростью подачи;
    • двухдековая вибрационная колосниковая решетка «гризли» для предварительной сортировки длиной 1360 мм;
    • верхняя дека - двухсекционная колосниковая решетка с апертурой 25 мм;
    • нижняя дека - резиновый мат или плетеное сито, поставляемое по дополнительному заказу (должен быть установлен боковой конвейер предварительного отсева);
    • частота вибрации регулируется гидравлически.
  • Желоб с механической заслонкой позволяет направлять подрешетный материал грохота предварительной сортировки на главный разгрузочный конвейер или на дополнительный боковой конвейер отсева.
  • Главный разгрузочный конвейер с гладкой лентой:
    • ширина ленты 900 мм;
    • скорость движения ленты 1,58 - 1,83 м/с;
    • гидравлическая регулировка угла наклона;
    • максимальная высота сброса 3250 мм;
    • объем штабеля под конвейером 63 м³;
    • гидравлически опускается для проведения технического обслуживания.
  • Дизельный двигатель Caterpillar C7.1 LRC Stage 3A:
    • мощность 186 кВт (250 л.с.) при 2000 об/мин;
    • диапазон рабочих оборотов двигателя 1700 - 2100 об/мин;
    • объем топливного бака 400 литров;
    • объем гидравлического бака 350 литров.
  • Двухскоростной гусеничный ходовой механизм:
    • ширина гусениц 400 мм;
    • длина опорной части 2950 мм;
    • максимальная скорость движения 1,0 км/ч;
    • максимальный преодолеваемый подъем 30°.
  • Система дистанционной смазки.
  • Форсунки высокого давления и водооросительная труба системы пылеподавления в точке сброса на главном конвейере.
  • Лестницы и помосты для оператора.
  • Кнопочные выключатели экстренной остановки двигателя.
  • Проводной пульт управления гусеничным ходовым механизмом и аварийным выключением установки.
  • Система дистанционного радиоуправления гусеничным ходовым механизмом, включением/выключением питателя и аварийным выключением установки.
  • Предустановленная система сбора телеметрической информации «Powerscreen Pulse Telematic System».

Дополнительное оборудование:

  • Колосниковая решетка с апертурой 35 или 46 мм для верхней деки виброрешетки «гризли».
  • Перфорированное сито с шестигранными отверстиями размером 40 или 60 мм для верхней деки виброрешетки.
  • Плетеные сита с размером ячеек 10, 20, 30, 40 или 50 мм для для нижней деки виброрешетки.
  • Била с повышенным содержанием хрома.
  • Металлокерамические била.
  • Четыре полноразмерных била вместо поставляемых стандартно двух полноразмерных и двух половинной высоты.
  • Кран для извлечения бил.
  • Вибрационный приемный стол под дробильной камерой для защиты ленты главного конвейера.
  • Гидравлически складывающийся главный продуктовый конвейер.
  • Однополюсный ленточный самоочищающийся магнитный сепаратор для извлечения из материала ферромагнитных включений.
  • Двухполюсный ленточный самоочищающийся магнитный сепаратор для извлечения из материала ферромагнитных включений.
  • Ленточные весы с системой регистрации.
  • Боковой конвейер предварительного отсева с шириной ленты 500 мм и высотой сброса 1920 мм. Объем штабеля под конвейером 13,8 м³.
  • Дизельный двигатель Caterpillar C7.1 ACERT Stage 4 мощностью 205 кВт (275 л.с.) при 2000 об/мин;
  • Дизельный двигатель Caterpillar C7.1 ACERT Stage 5 мощностью 205 кВт (275 л.с.) при 2000 об/мин (только для ЕС);
  • Масла для работы в холодном климате.
  • Масла для работы в жарком климате.
  • Осветительная мачта с прожекторами.

Габаритные размеры и вес установки:

Габаритные размеры и вес установки Powerscreen Trakpactor 260
Рабочая длина, мм13430
Рабочая ширина, мм2900
Рабочая ширина с боковым конвейером отсева, мм3930
Рабочая высота, мм3430
Транспортная длина, мм13500
Транспортная ширина, мм2500
Транспортная высота, мм3200
Общий вес установки с магнитом и боковым конвейером, кг26350
Представленные данные носят информационный характер и могут быть изменены без предварительного уведомления
