Powerscreen Warrior 1400X

самоходная среднеразмерная сортировочная установка

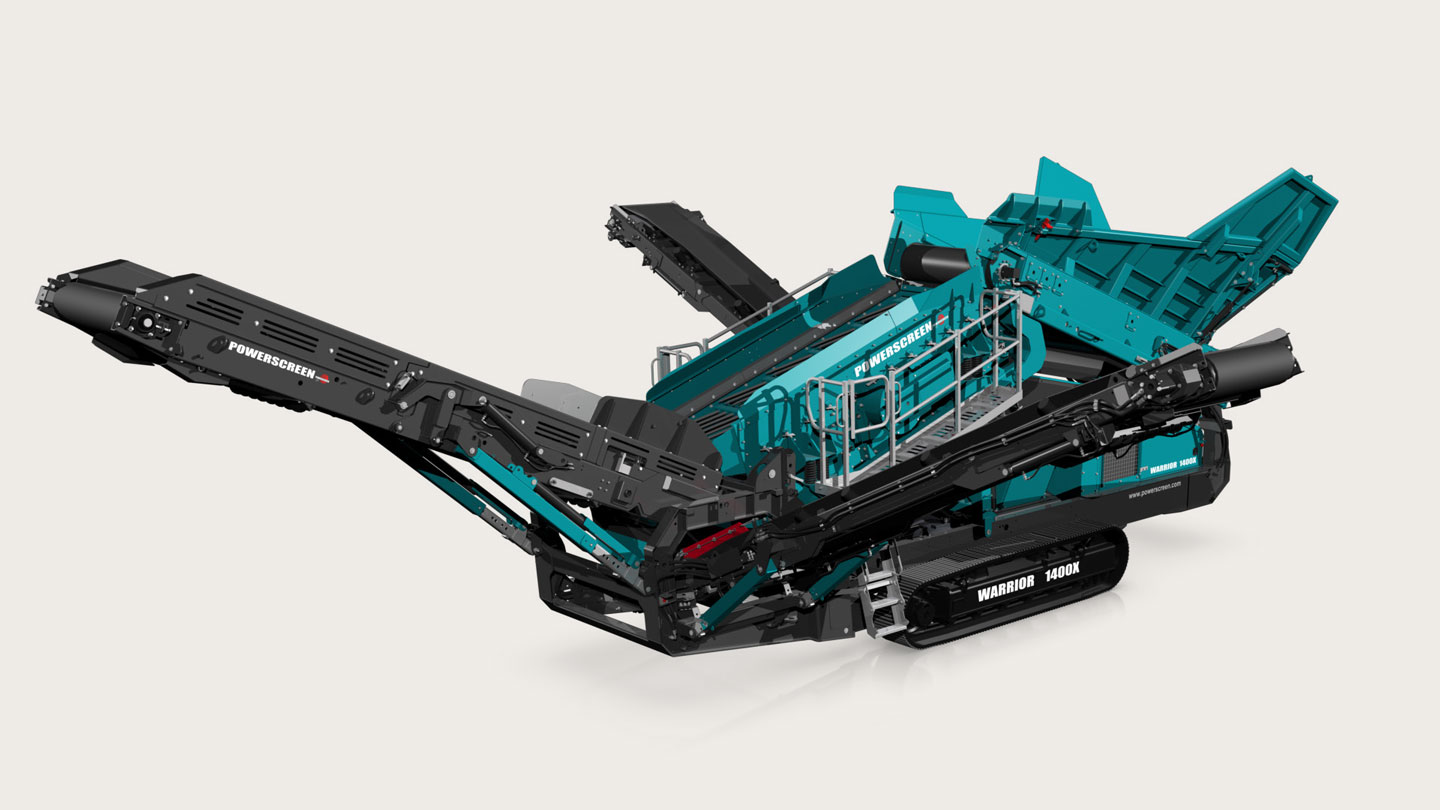

Powerscreen Warrior 1400X

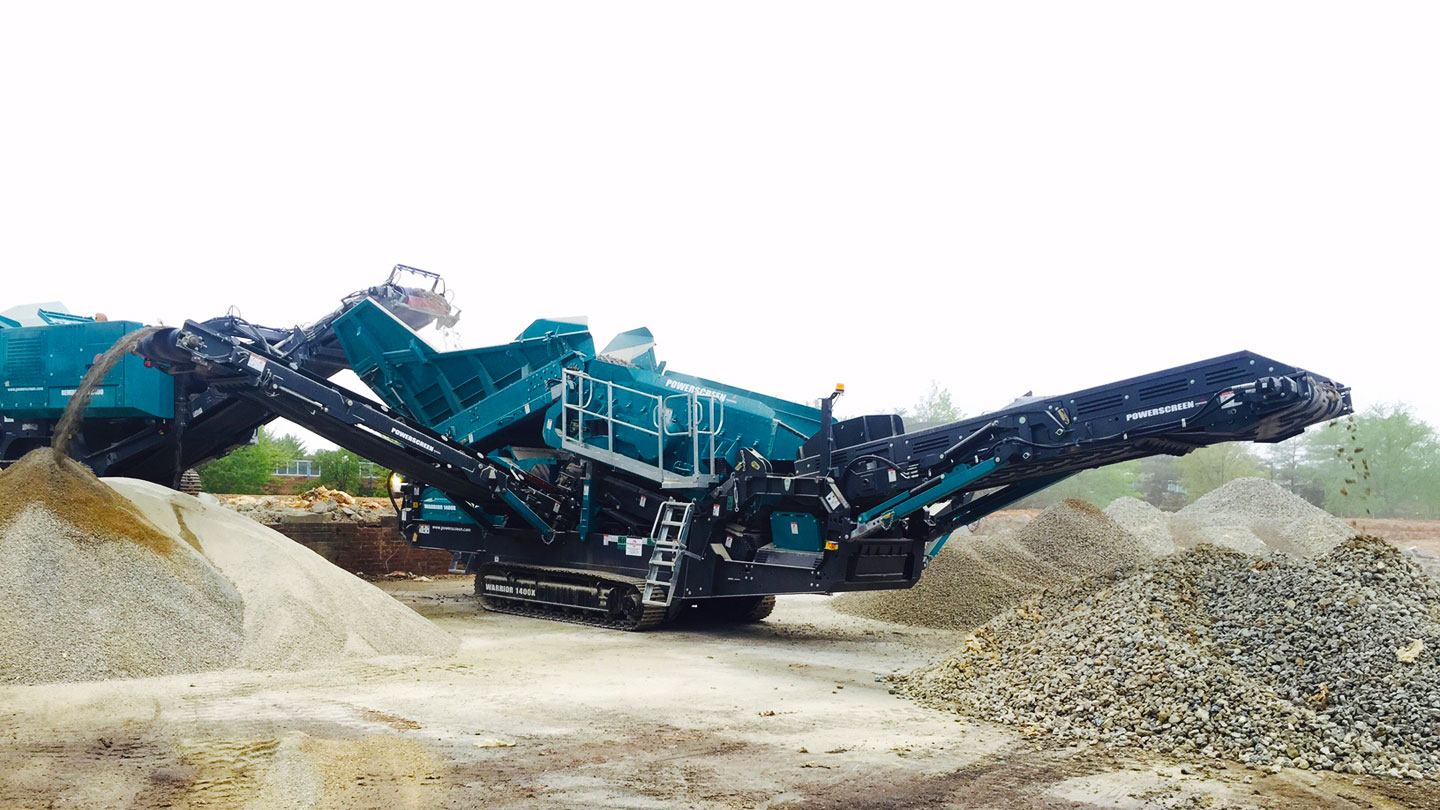

Powerscreen Warrior 1400X – это среднеразмерная самоходная сортировочная установка с наклонным двухдековым виброгрохотом, предназначенная для малых и средних предприятий, которым необходима универсальная высокопроизводительная установка. При проектировании этой машины особое внимание было уделено ее экономичности и удобству эксплуатации. Снижение рабочих оборотов двигателя и улучшенная гидравлическая система позволили значительно уменьшить расход топлива. Широкий выбор сит, которые могут быть установлены на грохоте, позволяют использовать его на любой стадии грохочения, а также при переработке смешанных строительных отходов, верхнего слоя почвы, бетона, древесины и асфальта.

Особенности и преимущества:

  • Производительность до 500 т/ч (зависит от размеров ячеек сит и типа перерабатываемого материала).
  • Максимальный размер загружаемого материала 500 мм.
  • Простота транспортировки и малое время развертывания.
  • Высокая мобильность и маневренность установки.
  • Загрузочный бункер объемом 7,0 м³ с ленточным питателем:
    • длина бункера 4700 мм, ширина бункера 2600 мм;
    • стенки бункера изготовлены из износостойкой стали толщиной 6 мм и укреплены ребрами жесткости;
    • ленточный питатель с гладкой лентой шириной 1300 мм;
    • противоударные ролики и пластины под конвейерной лентой;
    • регулируемая скорость движения ленты;
    • для уменьшения высоты загрузки применена наклонная конструкция загрузочного бункера с откидывающейся задней стенкой;
    • высота загрузки при опущенной задней стенке 2850 мм и 3400 мм при поднятой задней стенке;
    • для уменьшения транспортной высоты загрузочный бункер с питателем откатывается назад и вниз гидравлическими цилиндрами.
  • Двухдековый наклонный вибрационный грохот 3600×1250 мм:
    • двухподшипниковая система опоры вала грохота;
    • клиноременный привод вала грохота;
    • амплитуда вибрации регулируется от 10 до 12 мм;
    • гидравлическая регулировка угла наклона грохота от 13° до 19°;
    • для доступа к ситам нижней деки и собирающему конвейеру грохот приподнимается на 1 м с помощью гидравлических цилиндров;
    • поперечное натяжение сит верхней деки;
    • продольное натяжение сит нижней деки.
  • Собирающий конвейер подрешетного продукта нижней деки грохота:
    • гладкая лента шириной 1200 мм;
    • расстояние между центрами барабанов 3500 мм;
    • фиксированная скорость движения;
    • конвейер гидравлически приподнимается для облегчения доступа к его нижней стороне и к топливному баку.
  • Гидравлически складывающийся боковой конвейер мелкой фракции:
    • гладкая лента шириной 900 мм;
    • гидравлическая регулировка скорости движения ленты;
    • гидравлическая регулировка угла наклона конвейера;
    • максимальная высота сброса 3720 мм;
    • объем стока под конвейером 76,6 м³.
  • Гидравлически складывающийся боковой конвейер средней фракции:
    • гладкая лента шириной 900 мм;
    • гидравлическая регулировка скорости движения ленты;
    • гидравлическая регулировка угла наклона конвейера;
    • максимальная высота сброса 3600 мм;
    • объем стока под конвейером 69,4 м³;
    • предусмотрена возможность демонтажа бокового конвейера средней фракции и использования установки для сортировки материала на две фракции; в этом случае надрешетный продукт верхней и нижней дек подается на хвостовой конвейер крупной фракции.
  • Гидравлически складывающийся хвостовой конвейер крупной фракции:
    • шевронная лента шириной 1200 мм;
    • гидравлическая регулировка скорости движения ленты;
    • гидравлическая регулировка угла наклона конвейера от 0° до 24°;
    • максимальная высота сброса 4000 мм;
    • объем стока под конвейером 95 м³.
  • Дизельный двигатель Caterpillar C4.4 ATAAC Tier 3 / Stage 3A:
    • мощность двигателя 90 кВт (121 л.с.) при 2200 об/мин;
    • объем топливного бака 336 литров;
    • объем гидравлического бака 450 литров.
  • Двухскоростной гусеничный ходовой механизм; максимальная скорость движения 1,7 км/ч.
  • Ширина гусеницы 400 мм; длина опорной части 2960 мм.
  • Система дистанционной смазки.
  • Кнопочные выключатели экстренной остановки двигателя.
  • Выносной пульт управления гусеничным ходовым механизмом и аварийным выключением установки.
  • Оцинкованные помосты и лестница для доступа к грохоту.

Дополнительное оборудование:

  • Увеличенный бункер с гидравлически складывающимися стенками.
  • Пластинчатый питатель.
  • Высокопрочные плетеные и струнные сита.
  • Перфорированные сита из стали или хардокса.
  • Самоочищающиеся штыревые сита.
  • Колосниковые сита.
  • Z-образные сита с шаровой декой.
  • Быстросъемная клиновидная система натяжения сит верхней деки.
  • Телескопический боковой конвейер средней фракции. Высота сброса 4100 мм. Длина гидравлически выдвигаемой части 1050 мм.
  • Телескопический боковой конвейер мелкой фракции. Высота сброса 4220 мм. Длина гидравлически выдвигаемой части 1050 мм.
  • Шевронные ленты боковых конвейеров.
  • Поставка без бокового конвейера средней фракции - установка предназначена для сортировки материала на две фракции.
  • Дизельный двигатель Caterpillar C4.4 Tier 4f / Stage 4 мощностью 82 кВт (110 л.с.) при 1800 об/мин.
  • Дизельный двигатель с постоянным числом оборотов Caterpillar C4.4 Stage 3A мощностью 98 кВт (131 л.с.) при 1800 об/мин.
  • Комбинированный привод - в дополнение к дизельному двигателю устанавливаются два электромотора мощностью 37 и 30 кВт с панелью управления - предоставляет возможность работать от собственного дизельного двигателя или от внешнего источника электроэнергии.
  • Система дистанционного радиоуправления гусеничным ходовым механизмом.
  • Система автоматической смазки.
  • Увеличенный на 300 мм дорожный просвет (транспортная высота 3500 мм).
  • Резиновый мат над верхней декой для уменьшения скорости движения материала.
  • Система сбора телеметрической информации «Powerscreen Pulse Telematics System».

Области применения:

  • Просеивание песка.
  • Сортировка щебня и гравия.
  • Сортировка угля.
  • Сортировка рудных полезных ископаемых.
  • Рекультивация верхнего слоя почвы.
  • Сортировка удобрений.
  • Сортировка бытовых и промышленных отходов.

Powerscreen Warrior 1400X:2-продуктовый3-продуктовый
Рабочая длина, мм1396014200
Рабочая ширина, мм813012590
Рабочая высота, мм44004400
Транспортная длина, мм1362014170
Транспортная ширина, мм27502750
Транспортная высота, мм32003200
Общий вес установки, кг2720030000
Представленные данные носят информационный характер и могут быть изменены без предварительного уведомления
