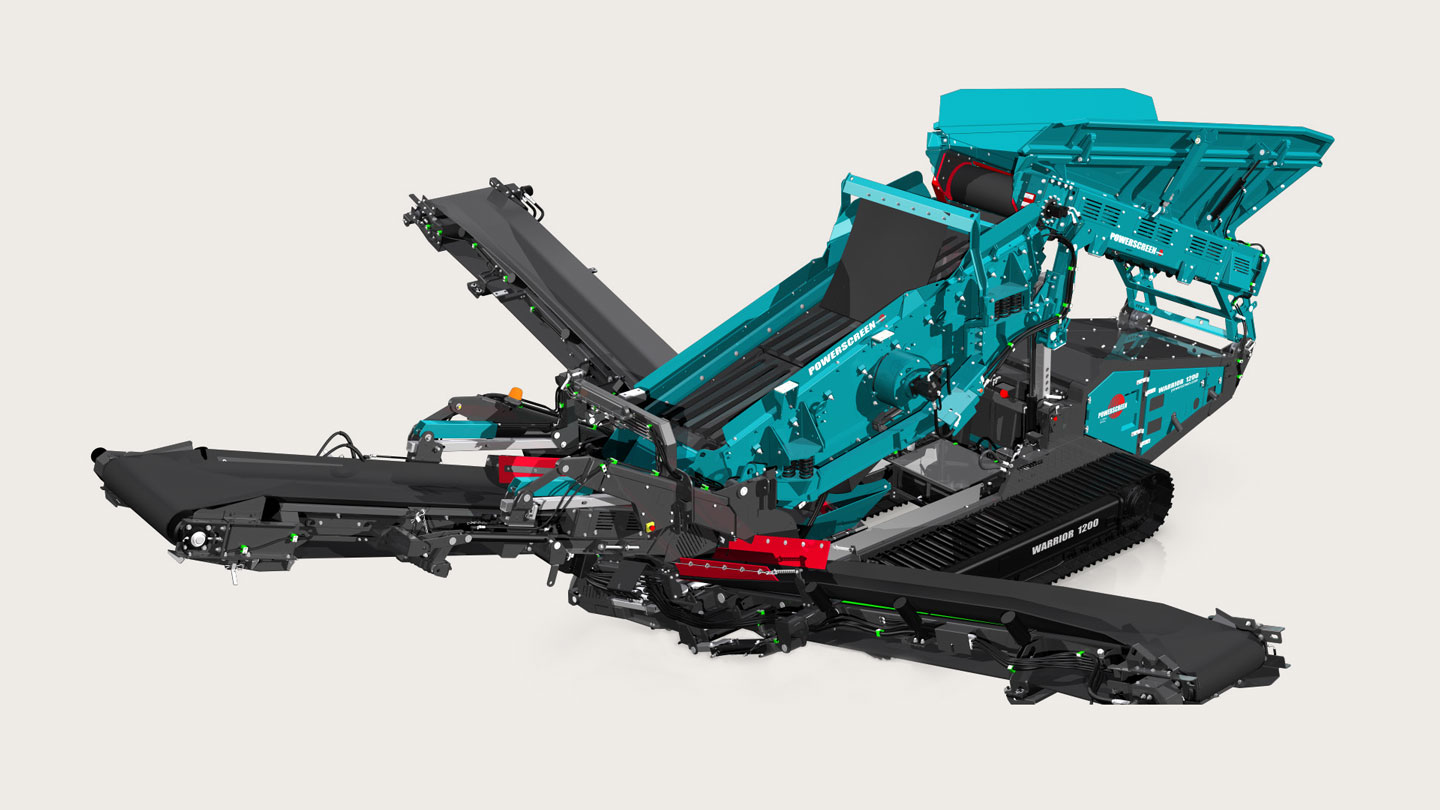

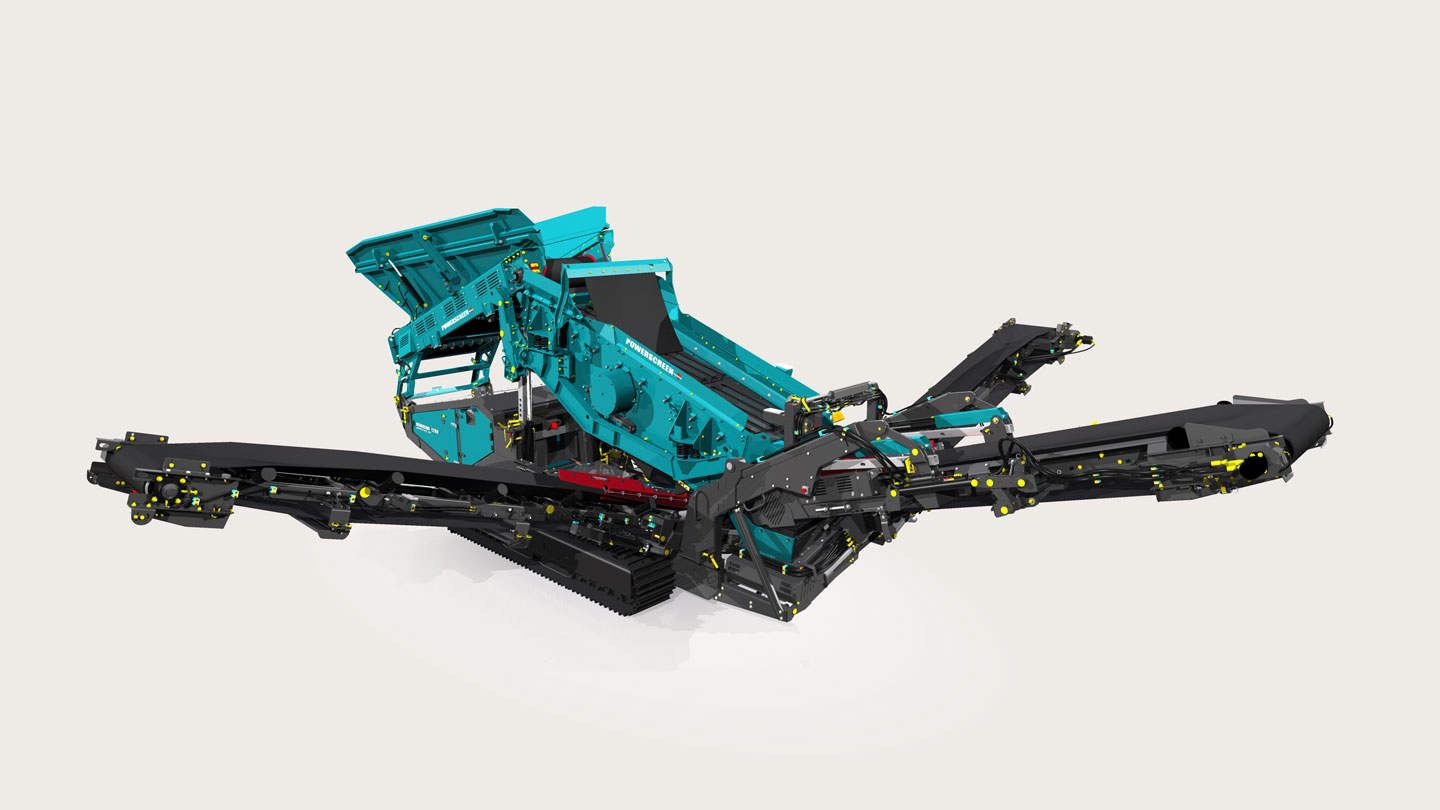

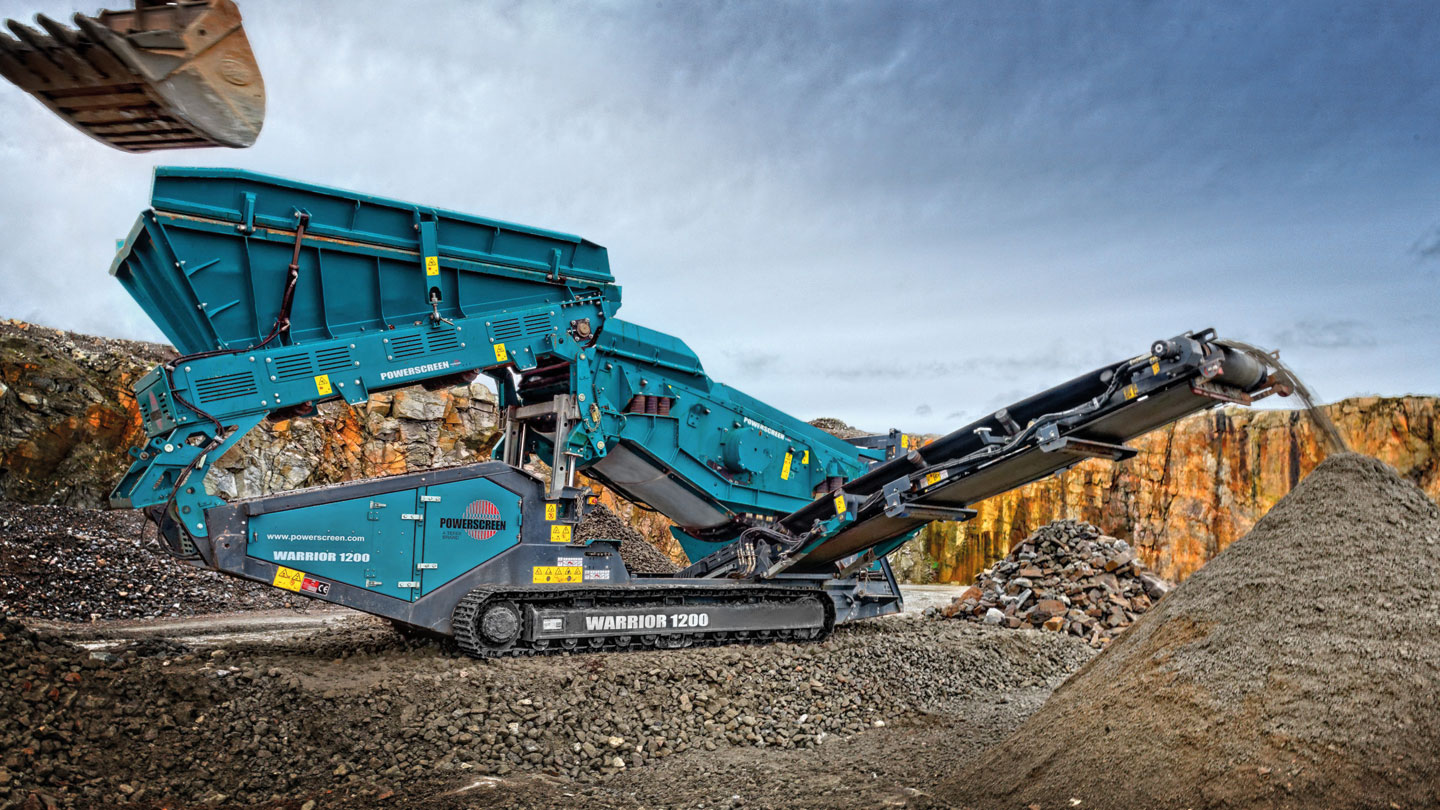

Powerscreen Warrior 1200

самоходная сортировочная установка

Powerscreen Warrior 1200

Powerscreen Warrior 1200 - на сегодняшний день это самая компактная самоходная установка предварительной сортировки материалов с 3-метровым виброгрохотом. Несмотря на свои небольшие размеры, установка оснащена мощным высокоинерционным наклонным грохотом, который не позволит этой установке затеряться среди конкурентов. Сконструированная с учетом опыта эксплуатации отлично себя зарекомендовавшей установки Warrior 600, новая установка Powerscreen Warrior 1200 обладает великолепным доступом к узлам и агрегатам для сервисного обслуживания, высокой производительностью и низкой стоимостью эксплуатации.

Универсальная сортировочная установка Warrior 1200 может быть использована как для предварительной сортировки материала перед дроблением, так и после дробильной установки для классификации и складирования двух или трех фракций готового материала. Грохот может комплектоваться колосниковыми, штыревыми, перфорированными или плетеными ситами в зависимости от типа перерабатываемого материала и получаемых фракций. К другим преимуществам установки можно отнести быстроту наладки и простоту эксплуатации, гидравлически складывающиеся конвейеры и двухскоростной гусеничный ходовой механизм.

Особенности и преимущества:

  • Производительность до 300 т/ч (зависит от размеров ячеек сит и типа перерабатываемого материала).
  • Максимальный размер загружаемого материала 300 мм (может варьироваться в зависимости от типа перерабатываемого материала).
  • Нестандартные конструкторские решения позволили минимизировать вес сохранив при этом прочность и надежность.
  • Крайне низкий расход топлива и оптимизированная гидравлическая система.
  • Простота транспортировки и малое время развертывания.
  • Загрузочный бункер объемом 5,0 м³ с ленточным питателем:
    • длина бункера 3400 мм, ширина бункера 2120 мм, высота загрузки 3170 мм;
    • стенки бункера изготовлены из износостойкой стали толщиной 6 мм;
    • ленточный питатель с гладкой лентой шириной 1000 мм;
    • противоударные ролики и пластины под лентой питателя;
    • регулируемая скорость движения ленты питателя;
    • для уменьшения высоты загрузки применена наклонная конструкция загрузочного бункера с фиксированной задней стенкой;
    • для уменьшения транспортной высоты стенки загрузочного бункера складываются, а бункер с питателем откатывается назад и вниз гидравлическими цилиндрами.
  • Двухдековый наклонный вибрационный грохот 3600×1170 мм:
    • двухподшипниковая система опоры вала грохота;
    • прямой гидравлический привод вала грохота;
    • амплитуда вибрации регулируется от 9 до 11 мм;
    • гидравлическая регулировка угла наклона грохота от 14° до 18°;
    • поперечное натяжение сит верхней деки;
    • продольное натяжение сит нижней деки;
    • жесткий желоб, прикрепленный к нижней части короба грохота, направляет подрешетный материал нижней деки на боковой конвейер мелкой фракции.
  • Гидравлически складывающийся боковой конвейер мелкой фракции:
    • гладкая лента шириной 800 мм;
    • гидравлическая регулировка скорости движения ленты;
    • гидравлическая регулировка угла наклона конвейера от 19 до 25°;
    • максимальная высота сброса 3000 мм;
    • объем стока под конвейером 40 м³.
  • Гидравлически складывающийся боковой конвейер средней фракции:
    • гладкая лента шириной 650 мм;
    • гидравлическая регулировка скорости движения ленты;
    • гидравлическая регулировка угла наклона конвейера от 18 до 25°;
    • максимальная высота сброса 2950 мм;
    • объем стока под конвейером 38 м³.
  • Хвостовой конвейер крупной фракции:
    • шевронная лента шириной 1000 мм;
    • гидравлическая регулировка скорости движения ленты;
    • угол наклона конвейера 20°;
    • высота сброса 2800 мм;
    • объем стока под конвейером 32,6 м³.
  • Дизельный двигатель Deutz D2011 L04i EU Stage 3A:
    • мощность двигателя 49,4 кВт (66,2 л.с.) при 2300 об/мин;
    • объем топливного бака 145 литров;
    • объем гидравлического бака 250 литров;
    • поперечное расположение силового агрегата облегчает техническое обслуживание.
  • Двухскоростной гусеничный ходовой механизм обеспечивает высокую мобильность и маневренность установки:
    • ширина гусеницы 300 мм;
    • скорость движения 0,85 или 1,5 км/ч;
    • длина опорной части 3430 мм;
    • максимальный преодолеваемый подъем 14°.
  • Система дистанционной смазки.
  • Выносной пульт управления гусеничным ходовым механизмом и аварийным выключением установки.
  • Система аварийного выключения установки.

Дополнительное оборудование:

  • Гидравлически складывающиеся боковые стенки загрузочного бункера.
  • Гидравлически складывающийся хвостовой конвейер.
  • Шевронные ленты боковых конвейеров.
  • Дизельный двигатель Deutz TD2.9 L4 EU Stage 4 мощностью 54 кВт (72,4 л.с.) при 2300 об/мин.
  • Резиновый мат над верхней декой для уменьшения скорости движения материала, а также для улучшения прохождения липких материалов через сита верней деки.
  • Модификация без бокового конвейера средней фракции - установка предназначена для разделения материала на две фракции.
  • Быстросъемная клиновидная система натяжения сит верхней деки.
  • Высокопрочные плетеные и струнные сита.
  • Перфорированные сита из стали или хардокса.
  • Самоочищающиеся штыревые сита.
  • Колосниковые сита.
  • Система автоматической смазки.
  • Система пылеподавления.
  • Система дистанционного радиоуправления гусеничным ходовым механизмом.
  • Система сбора телеметрической информации «Powerscreen Pulse Telematics System».

Области применения:

  • Просеивание песка.
  • Сортировка щебня и гравия.
  • Сортировка угля.
  • Сортировка рудных полезных ископаемых.
  • Рекультивация верхнего слоя почвы.
  • Сортировка удобрений.
  • Сортировка бытовых и промышленных отходов.

Powerscreen Warrior 1200
Рабочая длина, мм11620
Рабочая ширина, мм10360
Рабочая высота, мм4020
Транспортная длина, мм10960
Транспортная ширина, мм2250
Транспортная высота, мм2510
Общий вес установки, кг16800
Представленные данные носят информационный характер и могут быть изменены без предварительного уведомления
