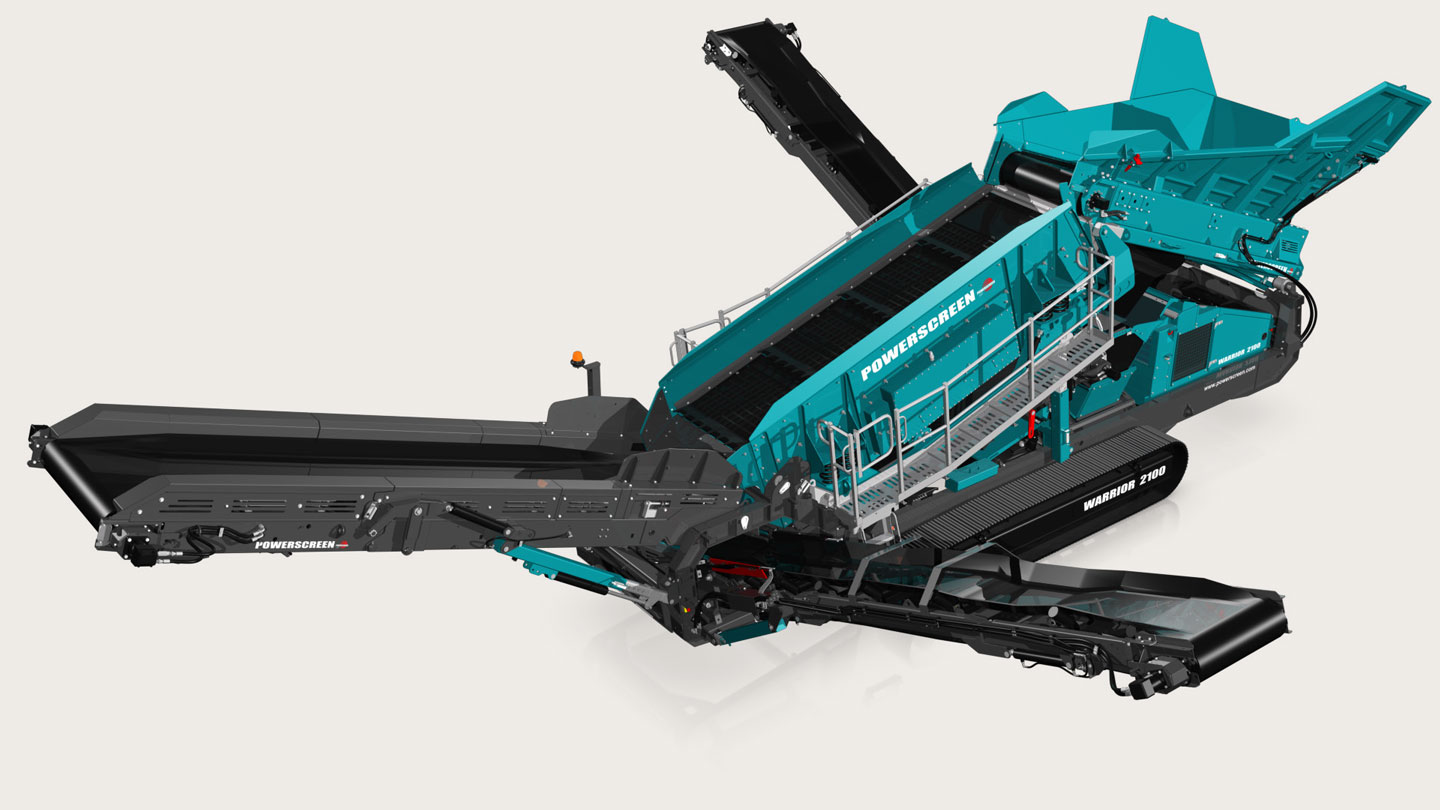

Powerscreen Warrior 2100

самоходная гусеничная сортировочная установка

Сортировочная установка Powerscreen Warrior 2100 спроектирована с применением инновационного двухдекового грохота 4880×1550 мм с трехвальной системой привода. Эта проверенная система привода уникальна для тяжелых первичных мобильных грохотов Powerscreen. Трехвальная конструкция привода гарантирует высочайшую эффективность грохочения при сохранении исключительной пропускной способности. С амплитудой вибрации от 13 до 16 мм и ускорением свыше 6g установка превосходит всех конкурентов в своем классе, особенно при сортировке липких материалов.

Применение более эффективной гидравлической системы и работы двигателя на пониженных оборотах позволило значительно снизить расход топлива. Устанавливаемая по дополнительному заказу система Envirotrak позволяет еще больше снизить потребление топлива. Совместимость с широчайшим разнообразием типов сит, которые могут быть установлены как на верхней, так и на нижней деках грохота, гарантирует, что установка Powerscreen Warrior 2100 является чрезвычайно эффективной на любой стадии сортировки материалов, а также может быть использована при переработке строительного лома, вторичных отходов и биомассы.

Особенности и преимущества:

  • Производительность до 700 т/ч (зависит от размеров ячеек сит и типа перерабатываемого материала).
  • Максимальный размер загружаемого материала 600 мм.
  • Простота транспортировки и малое время развертывания.
  • Высокая мобильность и маневренность установки.
  • Загрузочный бункер объемом 7,0 м³ с ленточным питателем:
    • длина бункера 4700 мм, ширина бункера 2600 мм;
    • стенки бункера изготовлены из износостойкой стали;
    • ленточный питатель с гладкой лентой шириной 1300 мм;
    • противоударные ролики и пластины под конвейерной лентой;
    • регулируемая скорость движения ленты;
    • для уменьшения высоты загрузки применена наклонная конструкция загрузочного бункера с откидывающейся задней стенкой;
    • высота загрузки при опущенной задней стенке 3030 мм и 3600 мм при поднятой задней стенке;
    • выходное отверстие загрузочного бункера шириной 1200 мм позволяет сортировать большие куски материала;
    • для уменьшения транспортной высоты загрузочный бункер с питателем откатывается назад и вниз гидравлическими цилиндрами.
  • Двухдековый грохот 4880×1560 мм с трехвальной системой привода:
    • верхня дека грохота 4880×1560 мм;
    • нижняя дека грохота 4650×1560 мм;
    • клиноременный привод;
    • pегулируемая эллиптическая вибрация;
    • амплитуда вибрации регулируется от 12 до 16 мм;
    • угол вибрации регулируется от 30° до 60°;
    • угол наклона грохота 10°;
    • для доступа к ситам нижней деки и собирающему конвейеру грохот приподнимается с помощью гидравлических цилиндров;
    • поперечное натяжение сит верхней деки;
    • продольное натяжение сит нижней деки.
  • Собирающий конвейер подрешетного продукта нижней деки грохота:
    • гладкая лента шириной 1300 мм;
    • расстояние между центрами барабанов 4600 мм;
    • фиксированная скорость движения;
    • конвейер гидравлически приподнимается для облегчения доступа к его нижней стороне и к топливному баку.
  • Гидравлически складывающийся боковой конвейер мелкой фракции:
    • гладкая лента шириной 900 мм;
    • гидравлическая регулировка скорости движения ленты;
    • гидравлическая регулировка угла наклона конвейера от 14° до 25°;
    • максимальная высота сброса 3930 мм;
    • объем стока под конвейером 90 м³.
  • Гидравлически складывающийся боковой конвейер средней фракции:
    • гладкая лента шириной 900 мм;
    • гидравлическая регулировка скорости движения ленты;
    • гидравлическая регулировка угла наклона конвейера от 14° до 25°;
    • максимальная высота сброса 3670 мм;
    • объем стока под конвейером 73,5 м³;
    • предусмотрена возможность демонтажа бокового конвейера средней фракции и использования установки для сортировки материала на две фракции; в этом случае надрешетный продукт верхней и нижней дек подается на хвостовой конвейер крупной фракции.
  • Гидравлически складывающийся хвостовой конвейер крупной фракции:
    • шевронная лента шириной 1400 мм;
    • гидравлическая регулировка скорости движения ленты;
    • гидравлическая регулировка угла наклона конвейера от 0° до 24°;
    • максимальная высота сброса 4200 мм;
    • объем стока под конвейером 110 м³.
  • Дизельный двигатель Caterpillar C4.4 ATAAC Tier 3 / Stage 3A:
    • мощность двигателя 90 кВт (121 л.с.) при 1800 об/мин;
    • объем топливного бака 336 литров;
    • объем гидравлического бака 450 литров.
  • Двухскоростной гусеничный ходовой механизм:
    • ширина гусеницы 500 мм;
    • длина опорной части 3840 мм;
    • максимальная скорость передвижения 1,4 км/ч;
    • минимальная скорость - 0,8 км/ч;
    • максимальный преодолеваемый подъем 33,9°.
  • Система дистанционной смазки.
  • Кнопочные выключатели экстренной остановки двигателя.
  • Выносной пульт управления гусеничным ходовым механизмом и аварийным выключением установки.
  • Оцинкованные помосты и лестница для доступа к грохоту.

Дополнительное оборудование:

  • Пластинчатый питатель шириной 1000 мм.
  • Увеличенный бункер с гидравлически складывающимися стенками.
  • Облицовка стенок бункера износостойкими пластинами.
  • Удлиненный на 1,2 м телескопический боковой конвейер средней фракции:
    • максимальная высота сброса 4360 мм;
    • объем стока под конвейером 123 м³.
  • Удлиненный на 1,2 м телескопический боковой конвейер мелкой фракции:
    • максимальная высота сброса 4090 мм;
    • объем стока под конвейером 102 м³.
  • Шевронные ленты боковых конвейеров.
  • Магнитные приводные барабаны хвостового и боковых разгрузочных конвейеров.
  • Дизельный двигатель Caterpillar C4.4 Stage 4 мощностью 93 кВт (125 л.с.) при 1800 об/мин.
  • Дизельный двигатель Caterpillar C4.4 Stage 5 мощностью 102 кВт (137 л.с.) при 1800 об/мин (только для ЕС).
  • Комбинированный привод - в дополнение к дизельному двигателю устанавливаются два электромотора мощностью по 37 кВт с панелью управления - предоставляет возможность работать от собственного дизельного двигателя или от внешнего источника электроэнергии.

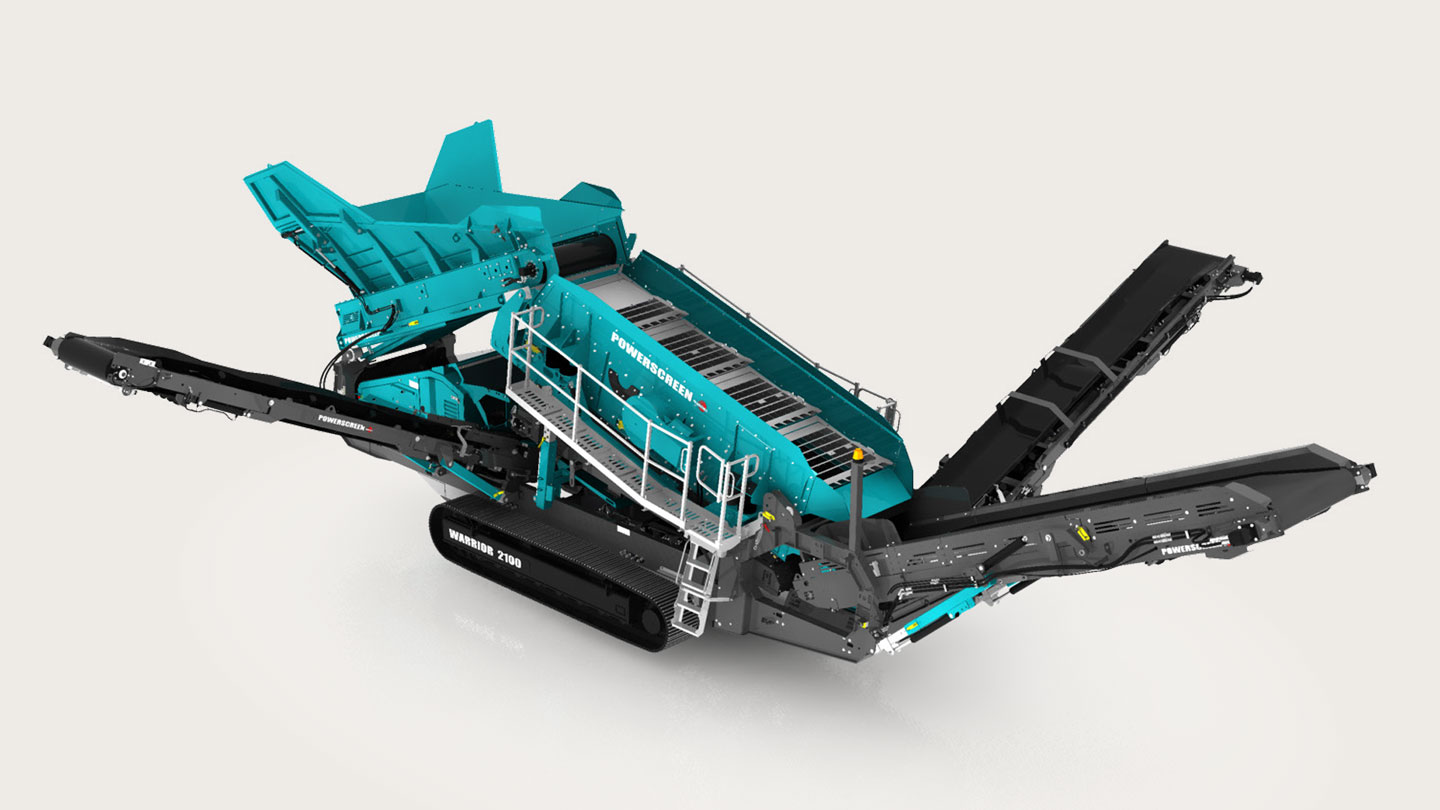

  • Двухдековый грохот 4880×1550 мм с одновальной системой привода:
    • верхня дека грохота 4880×1560 мм;
    • нижняя дека грохота 4650×1560 мм;
    • двухподшипниковая система опоры вала грохота;
    • клиноременный привод;
    • амплитуда вибрации регулируется от 10 до 12 мм;
    • гидравлическая регулировка угла наклона грохота от 10° до 18°;
    • для доступа к ситам нижней деки и собирающему конвейеру грохот приподнимается с помощью гидравлических цилиндров;
    • поперечное натяжение сит верхней деки;
    • продольное натяжение сит нижней деки.
  • Высокопрочные плетеные и струнные сита.
  • Перфорированные сита из стали или хардокса.
  • Самоочищающиеся штыревые сита и колосниковые сита.
  • Z-образные сита с шаровой декой.
  • 3D перфорированные сита.
  • Комбинированные двухъярусные сита.
  • Быстросъемная клиновидная система натяжения сит верхней деки.
  • Резиновый мат над верхней декой для уменьшения скорости движения материала, а также для улучшения прохождения липких материалов через сита верней деки.
  • Система автоматической смазки.
  • Система пылеподавления.
  • Увеличенный на 200 мм дорожный просвет (транспортная высота, высота загрузки и высоты сброса всех конвейеров увеличиваются на 200 мм).
  • Система дистанционного радиоуправления гусеничным ходовым механизмом.
  • Система сбора телеметрической информации «Powerscreen Pulse Telematics System».
Powerscreen Warrior 2100:2-продуктовый3-продуктовый
Рабочая длина, мм1626016260
Рабочая ширина, мм858013600
Рабочая высота, мм46804680
Транспортная длина, мм1548015990
Транспортная ширина, мм30003000
Транспортная высота, мм34303430
Общий вес установки, кг3600036900
Представленные данные носят информационный характер и могут быть изменены без предварительного уведомления
