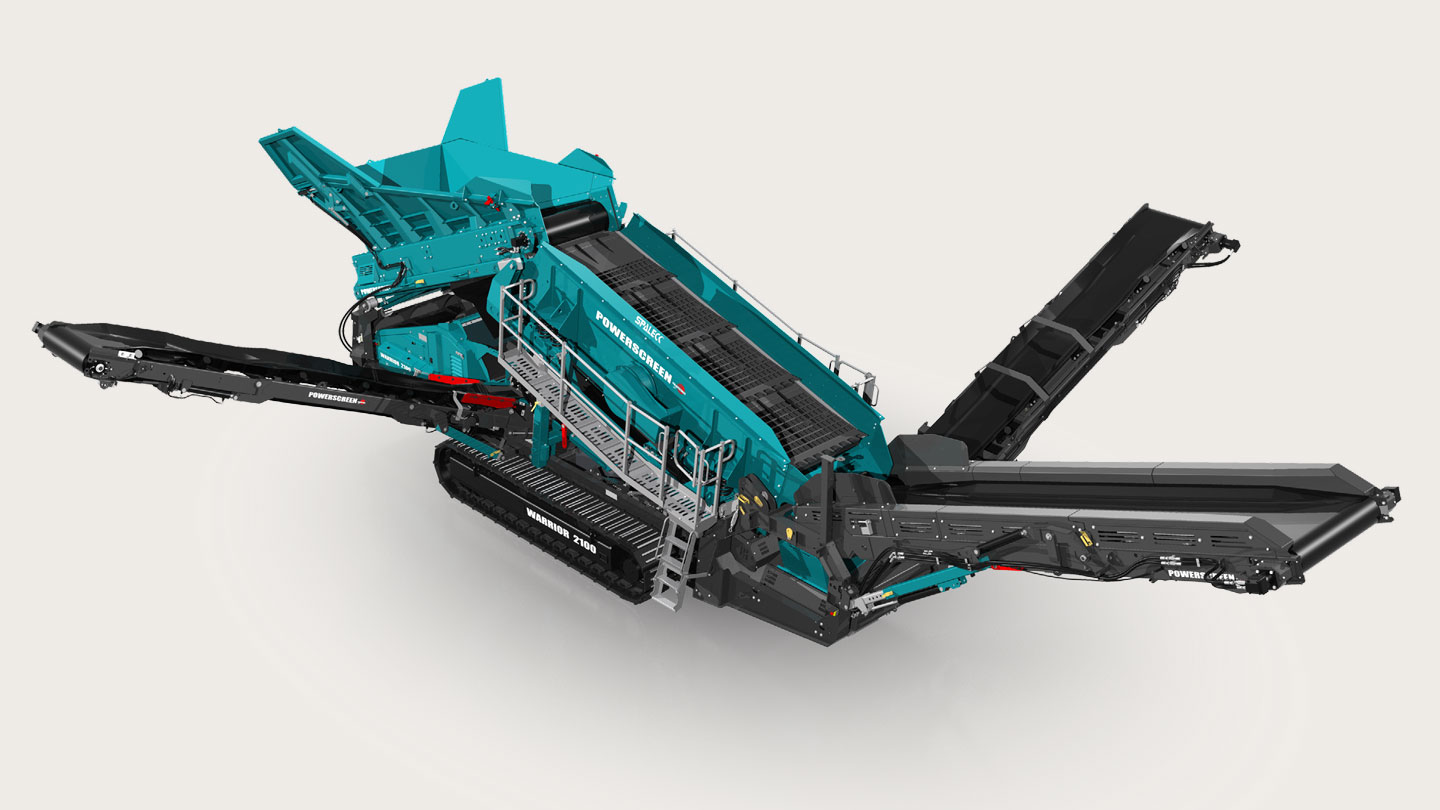

Powerscreen Warrior 2100 Spaleck
самоходная гусеничная сортировочная установка
Powerscreen Warrior 2100 Spaleck – это самая современная среди самоходных сортировочных установок. В основе установки лежит высокопроизводительный двухдековый грохот SPALECK, предназначенный для переработки отходов и произведенный с использованием технологии Flip-Flow. Многоступенчатый дизайн верхней деки с трехмерными профилированными ситами в сочетании с модульными эластичными ситами на нижней Flip-Flow деке выводят эту установку в отдельный класс машин, необходимых клиентам во многих секторах промышленности по переработке промышленных отходов.
Установка Warrior 2100 Spaleck подходит для переработки самого широкого спектра материалов и может быть использована в самых разнообразных проектах, включая разработку карьеров, переработку металлолома и твердых бытовых отходов, сортировку угля, компоста, верхнего слоя почвы, измельченной древесины, шлаков и т.д.
Особенности и преимущества:
- Производительность до 625 т/ч (зависит от размеров ячеек сит и типа перерабатываемого материала).
- Максимальный размер загружаемого материала 600 мм.
- Простота транспортировки и малое время развертывания.
- Высокая мобильность и маневренность установки.
- Загрузочный бункер объемом 7,0 м³ с ленточным питателем:
- длина бункера 4700 мм, ширина бункера 2600 мм;
- стенки бункера изготовлены из износостойкой стали;
- ленточный питатель с гладкой лентой шириной 1300 мм;
- противоударные ролики и пластины под конвейерной лентой;
- регулируемая скорость движения ленты;
- для уменьшения высоты загрузки применена наклонная конструкция загрузочного бункера с откидывающейся задней стенкой;
- высота загрузки при опущенной задней стенке 3030 мм и 3600 мм при поднятой задней стенке;
- выходное отверстие загрузочного бункера шириной 1200 мм позволяет сортировать большие куски материала;
- для уменьшения транспортной высоты загрузочный бункер с питателем откатывается назад и вниз гидравлическими цилиндрами.
- Двухдековый грохот 4880×1550 мм:
- верхня дека грохота 4880×1550 мм;
- нижняя дека грохота 4620×1530 мм;
- прямой гидравлический привод вала;
- гидравлическая регулировка угла наклона грохота от 10° до 18°;
- для доступа к ситам нижней деки и собирающему конвейеру грохот приподнимается с помощью гидравлических цилиндров;
- трехмерные профилированные сита верхней деки;
- модульные эластичные Flip-Flow сита нижней деки.
- Собирающий конвейер подрешетного продукта нижней деки грохота:
- гладкая лента шириной 1300 мм;
- расстояние между центрами барабанов 4600 мм;
- фиксированная скорость движения;
- конвейер гидравлически приподнимается для облегчения доступа к его нижней стороне и к топливному баку.
- Гидравлически складывающийся боковой конвейер мелкой фракции:
- гладкая лента шириной 900 мм;
- гидравлическая регулировка скорости движения ленты;
- гидравлическая регулировка угла наклона конвейера от 14° до 25°;
- максимальная высота сброса 3930 мм;
- объем стока под конвейером 90 м³.
- Гидравлически складывающийся боковой конвейер средней фракции:
- гладкая лента шириной 900 мм;
- гидравлическая регулировка скорости движения ленты;
- гидравлическая регулировка угла наклона конвейера от 14° до 25°;
- максимальная высота сброса 3670 мм;
- объем стока под конвейером 73,5 м³;
- предусмотрена возможность демонтажа бокового конвейера средней фракции и использования установки для сортировки материала на две фракции; в этом случае надрешетный продукт верхней и нижней дек подается на хвостовой конвейер крупной фракции.
- Гидравлически складывающийся хвостовой конвейер крупной фракции:
- шевронная лента шириной 1400 мм;
- гидравлическая регулировка скорости движения ленты;
- гидравлическая регулировка угла наклона конвейера от 0° до 24°;
- максимальная высота сброса 4200 мм;
- объем стока под конвейером 110 м³.
- Дизельный двигатель Caterpillar C4.4 ATAAC Tier 3 / Stage 3A:
- мощность двигателя 90 кВт (121 л.с.) при 1800 об/мин;
- объем топливного бака 336 литров;
- объем гидравлического бака 450 литров.
- Двухскоростной гусеничный ходовой механизм:
- ширина гусеницы 500 мм;
- длина опорной части 3840 мм;
- максимальная скорость передвижения 1,4 км/ч;
- минимальная скорость - 0,8 км/ч;
- максимальный преодолеваемый подъем 33,9°.
- Система дистанционной смазки.
- Кнопочные выключатели экстренной остановки двигателя.
- Выносной пульт управления гусеничным ходовым механизмом и аварийным выключением установки.
- Оцинкованные помосты и лестница для доступа к грохоту.
Дополнительное оборудование:
- Пластинчатый питатель шириной 1000 мм.
- Увеличенный бункер с гидравлически складывающимися стенками.
- Облицовка стенок бункера износостойкими пластинами.
- Удлиненный на 1,2 м телескопический боковой конвейер средней фракции:
- максимальная высота сброса 4360 мм;
- объем стока под конвейером 123 м³.
- Удлиненный на 1,2 м телескопический боковой конвейер мелкой фракции:
- максимальная высота сброса 4090 мм;
- объем стока под конвейером 102 м³.
- Шевронные ленты боковых конвейеров.
- Магнитные приводные барабаны хвостового и боковых разгрузочных конвейеров.
- Дизельный двигатель Caterpillar C4.4 Stage 4 мощностью 93 кВт (125 л.с.) при 1800 об/мин.
- Дизельный двигатель Caterpillar C4.4 Stage 5 мощностью 102 кВт (137 л.с.) при 1800 об/мин (только для ЕС).
- Комбинированный привод - в дополнение к дизельному двигателю устанавливаются два электромотора мощностью по 37 кВт с панелью управления - предоставляет возможность работать от собственного дизельного двигателя или от внешнего источника электроэнергии.
- Система автоматической смазки.
- Система пылеподавления.
- Увеличенный на 200 мм дорожный просвет (транспортная высота, высота загрузки и высоты сброса всех конвейеров увеличиваются на 200 мм).
- Система дистанционного радиоуправления гусеничным ходовым механизмом.
- Система сбора телеметрической информации «Powerscreen Pulse Telematics System».
Powerscreen Warrior 2100 Spaleck: | 2-продуктовый | 3-продуктовый |
---|---|---|
Рабочая длина, мм | 15770 | 16260 |
Рабочая ширина, мм | 8580 | 13600 |
Рабочая высота, мм | 4680 | 4680 |
Транспортная длина, мм | 15480 | 15590 |
Транспортная ширина, мм | 3000 | 3000 |
Транспортная высота, мм | 3430 | 3430 |
Общий вес установки, кг | 33400 | 34300 |
Представленные данные носят информационный характер и могут быть изменены без предварительного уведомления |
