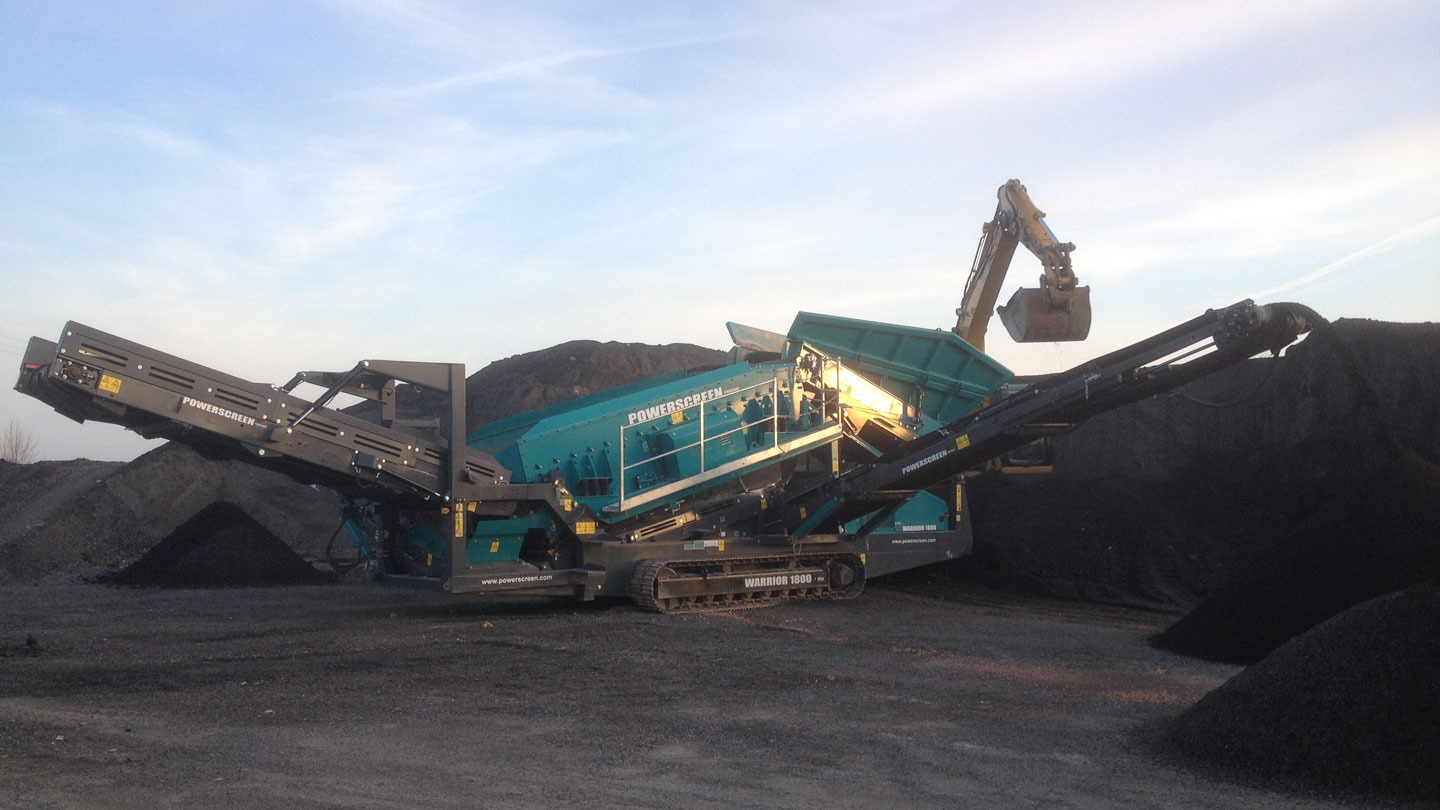

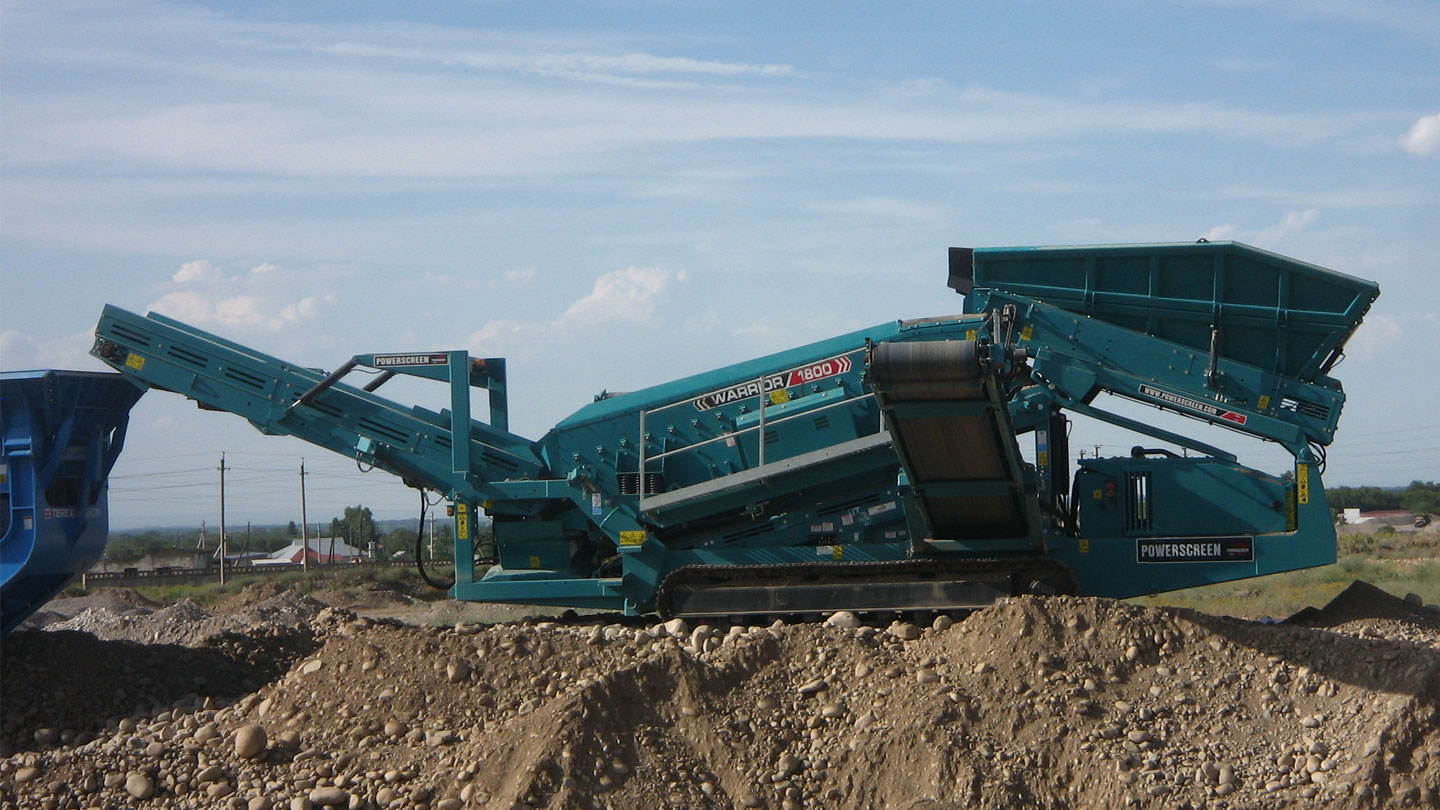

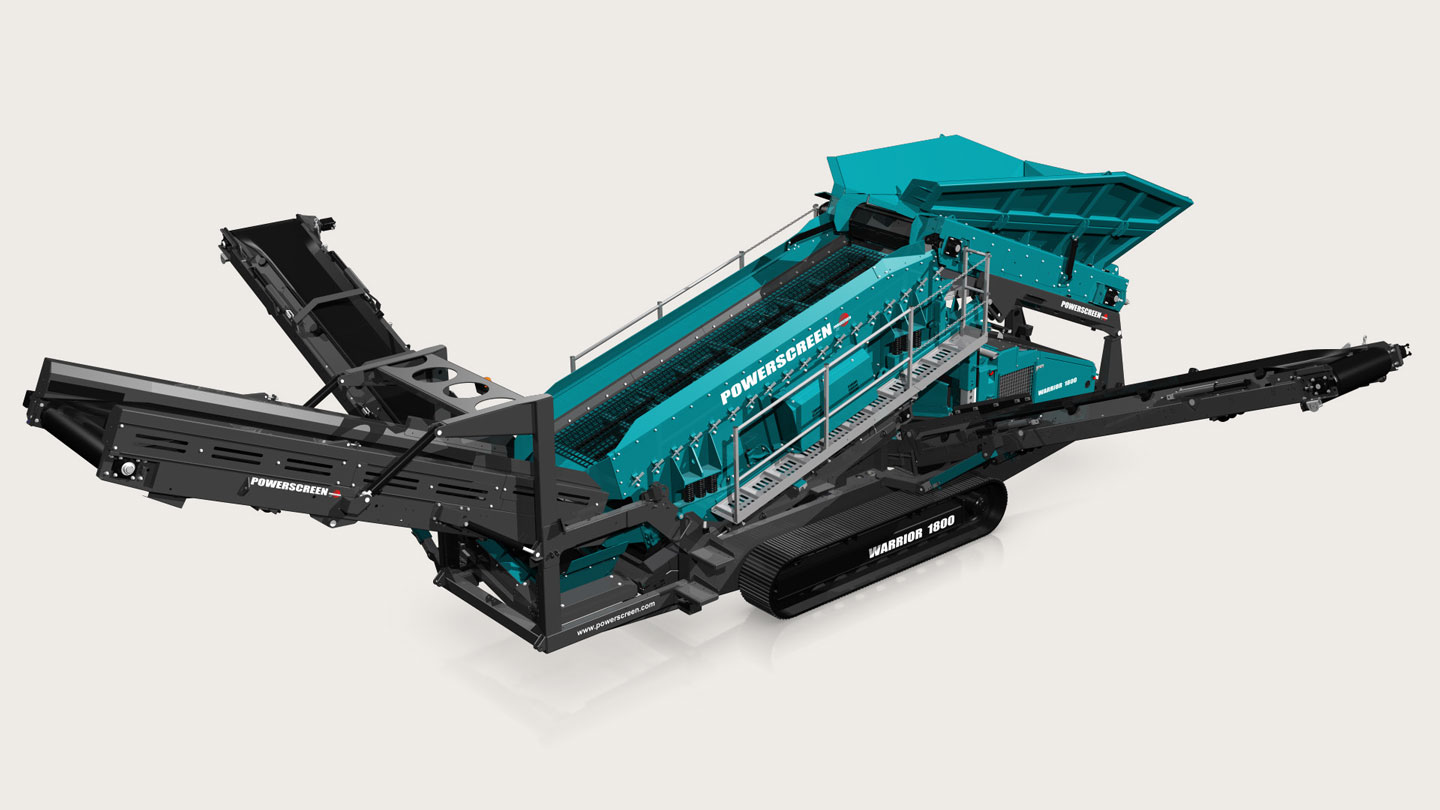

Powerscreen Warrior 1800

самоходная гусеничная сортировочная установка

Powerscreen Warrior 1800

Самоходная сортировочная установка Powerscreen Warrior 1800 с гусеничным ходовым механизмом предназначена для средних и крупных предприятий, для которых первостепенное значение имеют универсальность, возможность работы в тяжелых эксплуатационных условиях, мощь и высокая пропускная способность.

Powerscreen Warrior 1800 - это весьма популярная и универсальная модель мобильной гусе­нич­ной сортиро­воч­ной установки. Благодаря своим конструктивным особенностям, она может быть использована как для предварительного грохочения, так и на любой из последующих стадий сортировки материалов. Установка может комплектоваться колосниковыми, пальчиковыми, перфориро­ван­ными или плетеными ситами.

Особенности и преимущества:

  • Производительность до 600 т/ч (зависит от размеров ячеек сит и типа перерабатываемого материала).
  • Максимальный размер загружаемого материала 600 мм.
  • Простота транспортировки и малое время развертывания.
  • Высокая мобильность и маневренность установки.
  • Загрузочный бункер объемом 6,8 м³ с ленточным питателем и гидравлически складывающимися стенками:
    • длина бункера 4400 мм, ширина бункера 2700 мм;
    • стенки бункера изготовлены из износостойкой стали толщиной 6 мм;
    • ленточный питатель с гладкой лентой шириной 1300 мм;
    • противоударные ролики и пластины под конвейерной лентой;
    • регулируемая скорость движения ленты;
    • для уменьшения высоты загрузки применена наклонная конструкция загрузочного бункера с откидывающейся задней стенкой;
    • задняя высота загрузки при опущенной задней стенке 3200 мм и 3630 мм при поднятой задней стенке;
    • боковая высота загрузки 4230 мм;
    • выходное отверстие загрузочного бункера шириной 1200 мм позволяет сортировать большие куски материала;
    • для уменьшения транспортной высоты загрузочный бункер с питателем откатывается назад и вниз гидравлическими цилиндрами.
  • Двухдековый наклонный вибрационный грохот 4880×1500 мм:
    • двухподшипниковая система опоры вала грохота;
    • клиноременный привод вала грохота;
    • амплитуда вибрации регулируется от 10 до 12 мм;
    • гидравлическая регулировка угла наклона грохота от 14° до 18°;
    • для доступа к ситам нижней деки и собирающему конвейеру грохот приподнимается с помощью гидравлических цилиндров;
    • поперечное натяжение сит верхней деки;
    • продольное натяжение сит нижней деки.
  • Собирающий конвейер подрешетного продукта нижней деки грохота:
    • гладкая лента шириной 1200 мм;
    • расстояние между центрами барабанов 3970 мм;
    • фиксированная скорость движения.
  • Гидравлически складывающийся боковой конвейер мелкой фракции:
    • гладкая лента шириной 900 мм;
    • гидравлическая регулировка скорости движения ленты;
    • гидравлическая регулировка угла наклона конвейера от 14° до 25°;
    • максимальная высота сброса 3700 мм;
    • объем стока под конвейером 76 м³.
  • Гидравлически складывающийся боковой конвейер средней фракции:
    • гладкая лента шириной 900 мм;
    • гидравлическая регулировка скорости движения ленты;
    • гидравлическая регулировка угла наклона конвейера от 14° до 25°;
    • максимальная высота сброса 3440 мм;
    • объем стока под конвейером 61 м³;
    • предусмотрена возможность демонтажа бокового конвейера средней фракции и использования установки для сортировки материала на две фракции; в этом случае надрешетный продукт верхней и нижней дек подается на хвостовой конвейер крупной фракции.
  • Гидравлически складывающийся хвостовой конвейер крупной фракции:
    • шевронная лента шириной 1400 мм;
    • гидравлическая регулировка скорости движения ленты;
    • гидравлическая регулировка угла наклона конвейера от 10° до 24°;
    • максимальная высота сброса 3730 мм;
    • объем стока под конвейером 77 м³.
  • Дизельный двигатель Caterpillar C4.4 ATAAC Stage 3A:
    • мощность двигателя 83 кВт (111,3 л.с.) при 2200 об/мин;
    • объем топливного бака 336 литров;
    • объем гидравлического бака 564 литра.
  • Гусеничный ходовой механизм:
    • скорость движения 1,0 км/ч;
    • ширина гусеницы 500 мм;
    • длина опорной части 3250 мм.
  • Система дистанционной смазки.
  • Кнопочные выключатели экстренной остановки двигателя.
  • Выносной пульт управления гусеничным ходовым механизмом и аварийным выключением установки.
  • Оцинкованные помосты и лестница для доступа к грохоту.

Дополнительное оборудование:

  • Пластинчатый питатель шириной 1300 мм (общий вес установки увеличивается на 2500 кг).
  • Высокопрочные плетеные и струнные сита.
  • Перфорированные сита из стали или хардокса.
  • Самоочищающиеся штыревые сита.
  • Колосниковые сита.
  • Z-образные сита с шаровой декой.
  • Быстросъемная клиновидная система натяжения сит верхней деки.
  • Удлиненный на 2,3 м боковой конвейер средней фракции.
  • Удлиненный на 2,3 м боковой конвейер мелкой фракции.
  • Шевронные ленты боковых конвейеров.
  • Поставка без бокового конвейра средней фракции - установка предназначена для сортировки материала на две фракции.
  • Дизельный двигатель Caterpillar C4.4 Stage 4 мощностью 82 кВт (110 л.с.) при 2200 об/мин.
  • Дизельный двигатель с постоянным числом оборотов Caterpillar C4.4 Stage 3A мощностью 98 кВт (131 л.с.) при 1800 об/мин.
  • Комбинированный привод - в дополнение к дизельному двигателю устанавливаются два IE3 электромотора мощностью 37 и 30 кВт с панелью управления - предоставляет возможность работать от собственного дизельного двигателя или от внешнего источника электроэнергии.
  • Система дистанционного радиоуправления гусеничным ходовым механизмом.
  • Система пылеподавления.
  • Система автоматической смазки.

Powerscreen Warrior 1800:2-продуктовый3-продуктовый
Рабочая длина, мм1403014300
Рабочая ширина, мм774012600
Рабочая высота, мм45504570
Транспортная длина, мм1499015380
Транспортная ширина, мм29602960
Транспортная высота, мм33903390
Общий вес установки, кг2780029000
Представленные данные носят информационный характер и могут быть изменены без предварительного уведомления
