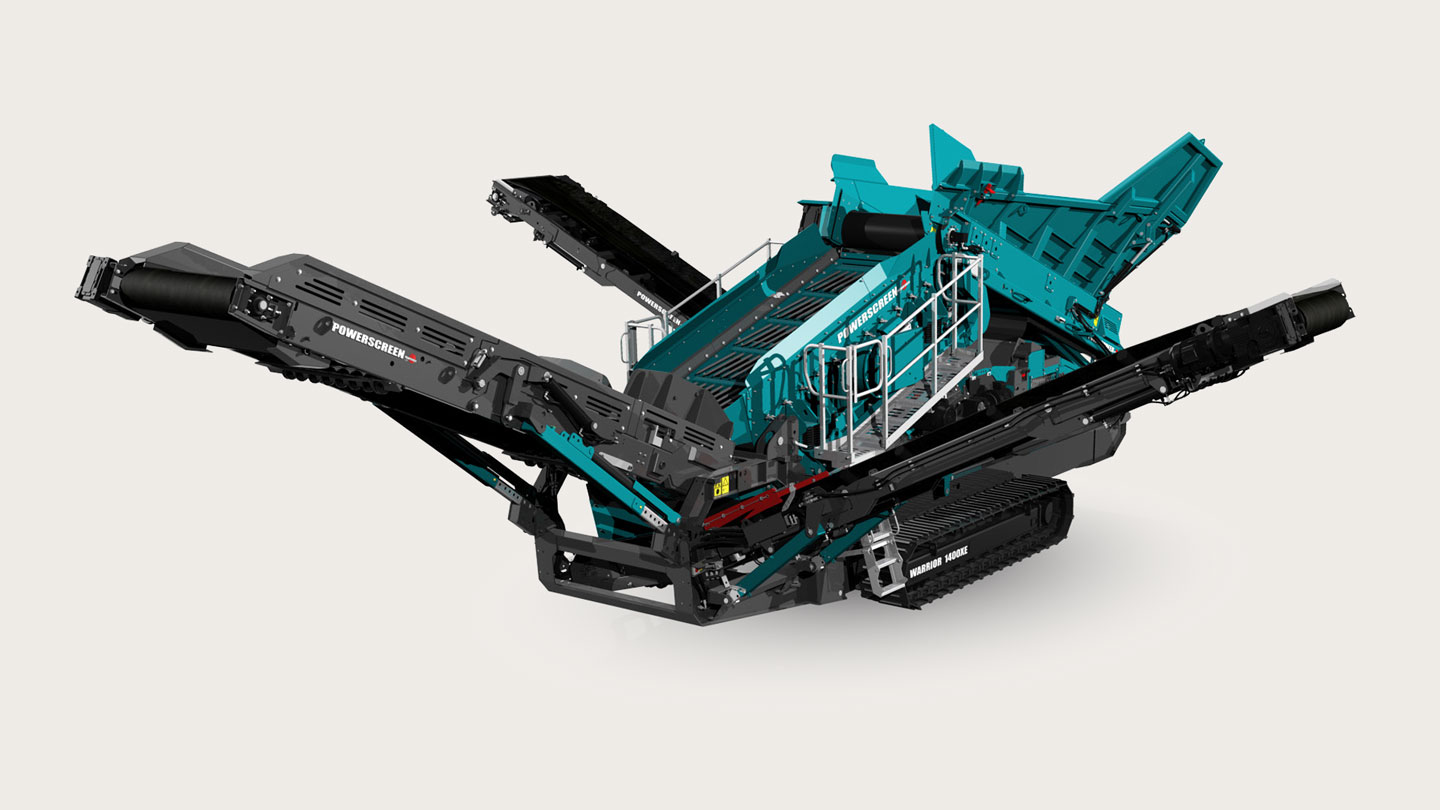

Powerscreen Warrior 1400XE

самоходная среднеразмерная сортировочная установка

Powerscreen Warrior 1400XE

Powerscreen Warrior 1400XE – это среднеразмерная самоходная сортировочная установка с наклонным двухдековым виброгрохотом, предназначенная для малых и средних предприятий, которым необходима универсальная высокопроизводительная установка. Установка была разработана с учетом пожеланий клиентов, для которых электричество является наиболее предпочтительным источником питания, что дает возможность эксплуатировать установку в помещении. Основным преимуществом Warrior 1400XE является разнообразие вариантов запитки установки. Это может быть автономное питание от своего встроенного генератора мощностью 72 кВА или может быть питание от внешней электросети. Кроме того, установка может запитываться электроэнергией, вырабатываемой другими установками Powerscreen. Широкий выбор сит, которые могут быть установлены на грохоте, позволяют использовать его на любой стадии грохочения, а также при переработке смешанных строительных отходов, верхнего слоя почвы, бетона, древесины и асфальта.

Особенности и преимущества:

  • Производительность до 500 т/ч (зависит от размеров ячеек сит и типа перерабатываемого материала).
  • Максимальный размер загружаемого материала 500 мм.
  • Простота транспортировки и малое время развертывания.
  • Высокая мобильность и маневренность установки.
  • Загрузочный бункер объемом 7,0 м³ с ленточным питателем:
    • длина бункера 4700 мм, ширина бункера 2600 мм;
    • стенки бункера изготовлены из износостойкой стали толщиной 6 мм и укреплены ребрами жесткости;
    • ленточный питатель с гладкой лентой шириной 1300 мм;
    • противоударные ролики и пластины под конвейерной лентой;
    • регулируемая скорость движения ленты;
    • для уменьшения высоты загрузки применена наклонная конструкция загрузочного бункера с откидывающейся задней стенкой;
    • высота загрузки при опущенной задней стенке 2850 мм и 3400 мм при поднятой задней стенке;
    • для уменьшения транспортной высоты загрузочный бункер с питателем откатывается назад и вниз гидравлическими цилиндрами.
  • Двухдековый наклонный вибрационный грохот 3600×1250 мм:
    • двухподшипниковая система опоры вала грохота;
    • клиноременный привод вала грохота;
    • амплитуда вибрации регулируется от 10 до 12 мм;
    • гидравлическая регулировка угла наклона грохота от 13° до 19°;
    • для доступа к ситам нижней деки и собирающему конвейеру грохот приподнимается на 1 м с помощью гидравлических цилиндров;
    • поперечное натяжение сит верхней деки;
    • продольное натяжение сит нижней деки.
  • Собирающий конвейер подрешетного продукта нижней деки грохота:
    • гладкая лента шириной 1200 мм;
    • расстояние между центрами барабанов 3500 мм;
    • фиксированная скорость движения;
    • конвейер гидравлически приподнимается для облегчения доступа к его нижней стороне и к топливному баку.
  • Гидравлически складывающийся боковой конвейер мелкой фракции:
    • гладкая лента шириной 900 мм;
    • гидравлическая регулировка скорости движения ленты;
    • гидравлическая регулировка угла наклона конвейера;
    • максимальная высота сброса 3720 мм;
    • объем стока под конвейером 76,6 м³.
  • Гидравлически складывающийся боковой конвейер средней фракции:
    • гладкая лента шириной 900 мм;
    • гидравлическая регулировка скорости движения ленты;
    • гидравлическая регулировка угла наклона конвейера;
    • максимальная высота сброса 3600 мм;
    • объем стока под конвейером 69,4 м³;
    • предусмотрена возможность демонтажа бокового конвейера средней фракции и использования установки для сортировки материала на две фракции; в этом случае надрешетный продукт верхней и нижней дек подается на хвостовой конвейер крупной фракции.
  • Гидравлически складывающийся хвостовой конвейер крупной фракции:
    • шевронная лента шириной 1200 мм;
    • гидравлическая регулировка скорости движения ленты;
    • гидравлическая регулировка угла наклона конвейера от 0° до 24°;
    • максимальная высота сброса 4000 мм;
    • объем стока под конвейером 95 м³.
  • Силовая установка:
    • дизельный двигатель с постоянным числом оборотов Caterpillar C4.4 ATAAC мощностью 85 кВт (116 л.с.) при 1500 об/мин;
    • генератор 72 кВА (400 В);
    • объем топливного бака 336 литров;
    • объем гидравлического бака 450 литров.
  • Двухскоростной гусеничный ходовой механизм установки:
    • ширина гусеницы 400 мм;
    • скорость движения 0.8 или 1,7 км/ч;
    • длина опорной части 2960 мм;
    • максимальный преодолеваемый подъем 14°.
  • Система дистанционной смазки.
  • Кнопочные выключатели экстренной остановки двигателя.
  • Выносной пульт управления гусеничным ходовым механизмом и аварийным выключением установки.
  • Оцинкованные помосты и лестница для доступа к грохоту.

Дополнительное оборудование:

  • Увеличенный бункер с гидравлически складывающимися стенками.
  • Пластинчатый питатель шириной 1000 мм.
  • Телескопический боковой конвейер средней фракции. Высота сброса 4100 мм. Длина гидравлически выдвигаемой части 1050 мм.
  • Телескопический боковой конвейер мелкой фракции. Высота сброса 4220 мм. Длина гидравлически выдвигаемой части 1050 мм.
  • Шевронные ленты боковых конвейеров.
  • Магнитные приводные барабаны хвостового и боковых разгрузочных конвейеров.
  • Поставка без бокового конвейера средней фракции - установка предназначена для сортировки материала на две фракции.
  • Дизельный двигатель Caterpillar C4.4 Tier 4f / Stage 4 мощностью 82 кВт (110 л.с.) при 1800 об/мин.
  • Быстросъемная клиновидная система натяжения сит верхней деки.
  • Резиновый мат над верхней декой для уменьшения скорости движения материала, а также для улучшения прохождения липких материалов через сита верней деки.
  • Высокопрочные плетеные и струнные сита.
  • Перфорированные сита из стали или хардокса.
  • Самоочищающиеся штыревые сита.
  • Колосниковые сита.
  • Система автоматической смазки.
  • Система пылеподавления.
  • Увеличенный на 300 мм дорожный просвет (транспортная высота 3500 мм).
  • Система дистанционного радиоуправления гусеничным ходовым механизмом.
  • Система сбора телеметрической информации «Powerscreen Pulse Telematics System».

Области применения:

  • Просеивание песка.
  • Сортировка щебня и гравия.
  • Сортировка угля.
  • Сортировка рудных полезных ископаемых.
  • Рекультивация верхнего слоя почвы.
  • Сортировка удобрений.
  • Сортировка бытовых и промышленных отходов.

Powerscreen Warrior 1400XE:2-продуктовый3-продуктовый
Рабочая длина, мм1396014200
Рабочая ширина, мм813012590
Рабочая высота, мм44004400
Транспортная длина, мм1362014170
Транспортная ширина, мм27502750
Транспортная высота, мм32003200
Общий вес установки, кг2720030000
Представленные данные носят информационный характер и могут быть изменены без предварительного уведомления
