Powerscreen Chieftain 1700

мобильная сортировочная установка

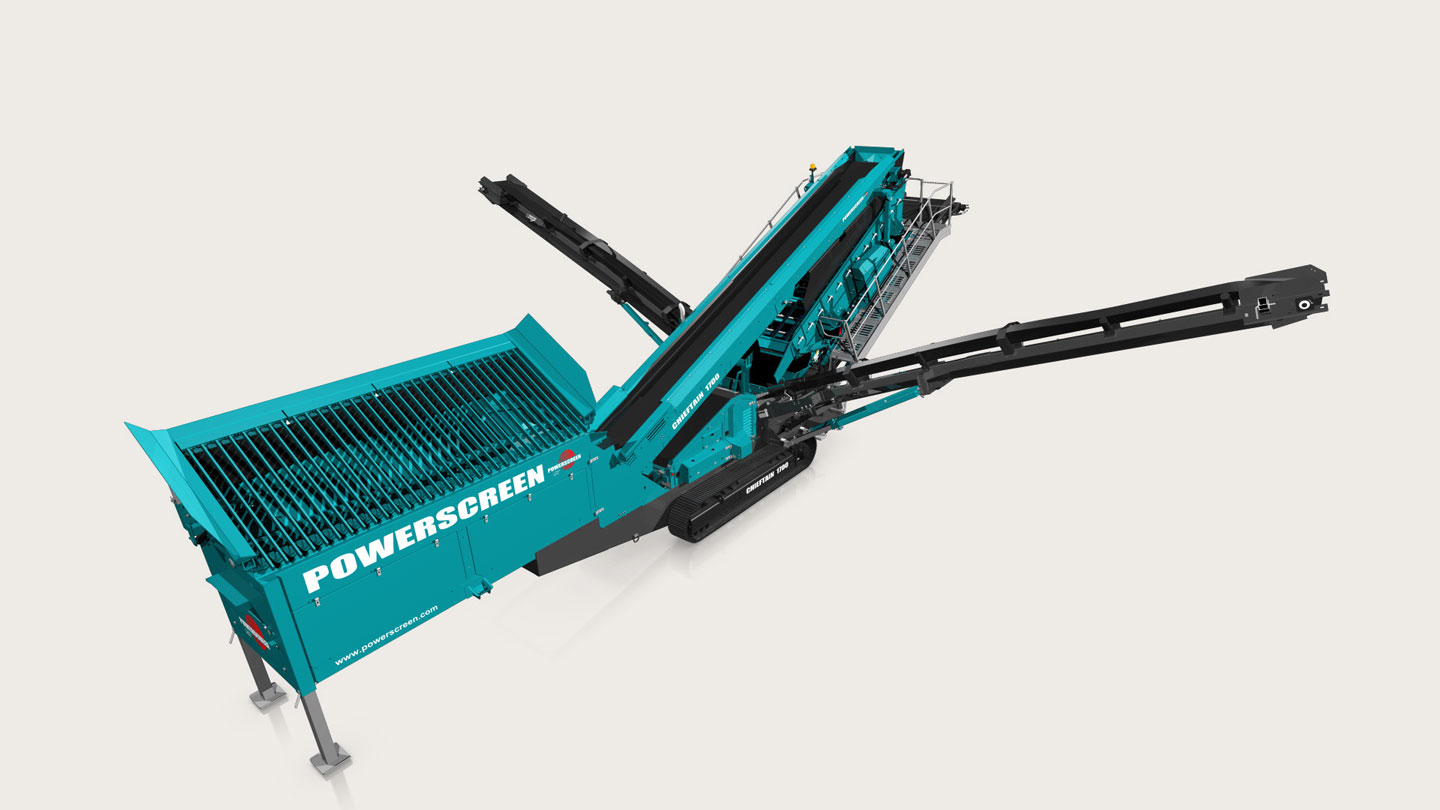

Powerscreen Chieftain 1700 Track

Powerscreen Chieftain 1700 – это мобильная среднеразмерная двух- или трехдековая сортировочная установка, предназначенная для предприятий, которым необходимо перерабатывать большие объемы материалов, таких как верхний слой почвы, уголь, щебень, железная руда, песок и гравий.

Новая запатентованная конструкция гидравлически складывающегося конвейера надрешетного продукта верхней деки на 3-х дековой модели значительно сокращает время перевода установки в рабочее положение и исключает необходимость использования крана. К другим преимуществам установки можно отнести опускающийся хвостовой конвейер, облегчающий доступ к ситам грохота, и поперечное расположение силового агрегата, упрощающее техническое обслуживание.

Особенности и преимущества:

  • Производительность до 500 т/ч (зависит от размеров ячеек сит и типа перерабатываемого материала).
  • Максимальный размер загружаемого материала 150 мм.
  • Простота транспортировки и малое время развертывания.
  • Высокая мобильность и маневренность установки.
  • Загрузочный бункер объемом 7,5 м³ с колосниковой решеткой и ленточным питателем:
    • длина бункера 4740 мм, ширина бункера 1850 мм;
    • апертура колосниковой решетки 100 мм;
    • высота загрузки 3330 мм у гусеничной установки и 3700 мм у колесной установки;
    • ленточный питатель с гладкой лентой шириной 1050 мм;
    • гидравлическая регулировка скорости движения ленты питателя;
    • гидравлические опоры;
    • регулируемый угол наклона колосниковой решетки;
    • дистанционное радиоуправление опрокидыванием решетки.
  • Конвейер загрузки грохота:
    • гладкая лента шириной 1050 мм;
    • гидравлическая регулировка угла наклона;
    • фиксированная скорость движения ленты.
  • Трехдековый наклонный грохот 4800×1530 мм:
    • двухподшипниковая система опоры вала грохота с консистентной смазкой;
    • верхня и средняя деки грохота 4800×1530 мм;
    • нижняя дека грохота 4300×1530 мм;
    • гидравлическая регулировка угла наклона грохота от 20° до 30°;
    • поперечное натяжение сит верхней и средней дек грохота;
    • продольное гидравлическое натяжение сит нижней деки.
  • Гидравлически складывающийся хвостовой конвейер мелкой фракции:
    • гладкая лента шириной 1200 мм;
    • фиксированная скорость движения ленты;
    • гидравлическая регулировка угла наклона конвейера от 0 до 25°;
    • высота сброса 4230 мм у гусеничной установки и 4590 мм у колесной установки;
    • объем стока под конвейером 113 м³ у гусеничной установки и 144 м³ у колесной установки;
    • гидравлически опускается до уровня земли при техническом обслуживании и замене сит нижней деки.
  • Гидравлически складывающиеся боковые конвейеры надрешетного продукта нижней деки и надрешетного продукта средней деки:
    • шевронная лента шириной 650 мм;
    • независимая гидравлическая регулировка скорости движения лент;
    • угол наклона конвейеров 25°;
    • высота сброса 4720 мм у гусеничной установки и 5080 мм у колесной установки;
    • объем стока под конвейером 157 м³ у гусеничной установки и 195 м³ у колесной установки.
  • Гидравлически складывающийся конвейер надрешетного продукта верхней деки (оверсайза):
    • шевронная лента шириной 650 мм;
    • гидравлическая регулировка скорости движения ленты;
    • угол наклона конвейера 25°;
    • устройство, препятствующее скатыванию материала по конвейеру;
    • высота сброса 3930 мм у гусеничной установки и 4300 мм у колесной установки;
    • объем стока под конвейером 90 м³ у гусеничной установки и 119 м³ у колесной установки.
  • Дизельный двигатель Caterpillar C4.4 ATAAC EU Stage 3A:
    • мощность двигателя 83 кВт (111,3 л.с.) при 2200 об/мин;
    • объем топливного бака 336 литров;
    • объем гидравлического бака 564 литра;
    • поперечное расположение силового агрегата облегчает техническое обслуживание.
  • Гусеничный (400 мм) или 3-осный колесный ходовой механизм.
  • Выносной пульт управления гусеничным ходовым механизмом.
  • Система аварийного выключения установки.
  • Оцинкованные лестницы и помосты для оператора.

Дополнительное оборудование:

  • Двухдековый виброгрохот с двухподшипниковой системой опоры вала грохота:
    • верхня дека 4800×1530 мм с поперечным натяжением сит;
    • нижняя дека 4300×1500 мм с продольным гидравлическим натяжением сит.
  • Двухдековая вибрационная колосниковая решетка:
    • верхняя дека 3800×2200 мм;
    • нижняя дека 3800×1500 мм;
    • гидравлическая регулировка угла наклона от 10° до 20°;
    • высота загрузки 3610 мм у гусеничной установки и 3980 мм у колесной установки.
  • Высокопрочные плетеные и струнные сита.
  • Резиновые и полиуретановые сита.
  • Колосниковая решетка с апертурой 150 мм.
  • Быстросъемная клиновидная система натяжения сит верхней деки.
  • Быстросъемная клиновидная система натяжения сит средней деки.
  • Устройство, препятствующее скатыванию материала по конвейеру загрузки грохота.
  • Шевронная лента конвейера загрузки грохота.
  • Шевронная лента хвостового конвейера мелкой фракции.
  • Дизельный двигатель с постоянным числом оборотов Caterpillar C4.4 EU Stage 3A мощностью 98 кВт (131 л.с.) при 1800 об/мин.
  • Дизельный двигатель Caterpillar C4.4 EU Stage 4 мощностью 82 кВт (110 л.с.) при 2200 об/мин.
  • Электрогидравлическая силовая установка с двумя IE3 электромоторами мощностью 37 и 30 кВт (только для колесного варианта).
  • Электрическая панель управления (только для колесного варианта с электрогидравлической силовой установкой).
  • Комбинированный привод (только для гусеничной установки) - в дополнение к дизельному двигателю устанавливаются два электромотора мощностью 37 и 30 кВт с панелью управления - предоставляет возможность работать от собственного дизельного двигателя или от внешнего источника электроэнергии.
  • Увеличенный конвейер надрешетного продукта верхней деки (оверсайза):
    • шевронная лента шириной 650 мм;
    • гидравлическая регулировка скорости движения ленты;
    • угол наклона конвейера 25°;
    • высота сброса 5220 мм у гусеничной установки и 5590 мм у колесной установки;
    • объем стока под конвейером 212 м³ у гусеничной установки и 260 м³ у колесной установки.
  • Система пылеподавления.
  • Система автоматической смазки.
  • Система дистанционного радиоуправления гусеничным ходовым механизмом.
  • Модифицированное шасси для использования гусеничной установки совместно с колесной тележкой.
  • Трехосная тележка для транспортировки гусеничной установки по автодорогам.
  • Система сбора телеметрической информации Powerscreen Pulse Telematic System.

Области применения:

  • Просеивание песка.
  • Сортировка щебня и гравия.
  • Сортировка угля.
  • Рекультивация верхнего слоя почвы.
  • Сортировка удобрений.
  • Сортировка бытовых и промышленных отходов.

Powerscreen Chieftain 1700:гусеничныйколесный
2 деки3 деки2 деки3 деки
Рабочая длина, мм17220172201722017220
Рабочая ширина, мм17320173201732017320
Рабочая высота, мм5820589061906210
Транспортная длина, мм16530165301681016810
Транспортная ширина, мм3000300030003000
Транспортная высота, мм3400350036003880
Общий вес установки, кг26900298002470027500
Представленные данные носят информационный характер и могут быть изменены без предварительного уведомления
